 所屬公司：ON Semiconductor （安森美半導體）
產品簡介：
主要特色：
安森美半導體的NCP5810 2 W雙輸出直流-直流(DC-DC)轉換器，提供正負輸出電壓。這器件的輸出電壓精確、高轉換頻率和小尺寸封裝使其尤為適合為有源矩陣發光二極管(AMOLED)面板的顯示驅動供電。NCP5810榮獲《今日電子》雜志頒發“Top 10 DC-DC 2007”獎，證明了該產品的創新設計、性價比和技術突破獲得業界人士的認可。
NCP5810包含1個升壓轉換器和1個逆變器，同時提供正負輸出電壓。它也是一款高能效的1.75 MHz脈寬調制(PWM)轉換器。它針對恒定電壓應用進行了優化，可為便攜式應用提供更多的色彩對比和更高的視頻播放質量。
創新點：
NCP5810雙輸出DC-DC轉換器在1.75 MHz振蕩器頻率下的整體電源能效高達85%，提供了業內最優異的性能。
DC-DC轉換器的使用通常伴隨著電感等外圍輔助器件的使用，且外圍電感所占的板面積通常比DC-DC轉換器本身所占面積大得多，而降低電感體積的關鍵就是提高轉換器的開關頻率。NCP5810能工作于1.75 MHz的高開關頻率，可使用體積小巧的電感和陶瓷電容等外圍器件，以適應AMOLED顯示器纖薄的外形。NCP5810采用3.0 mm x 3.0 mm超薄型LLGA-12封裝，厚度僅為0.55 mm，非常適用于外形最纖薄的便攜設備。
此外，它在關機模式下的斷電功能將泄漏顯示電流限制在1微安(μA)，節省了關機狀態下的電池電能。 NCP5810還具逐周期峰值電流限制和熱關機保護功能。
應用領域：
NCP5810適用于手機、MP3播放器、數碼相機、個人數字助理(PDA)、便攜式媒體播放器(PMP)和GPS終端中的AMOLED驅動電源。
除使用壽命外，OLED顯示屏的其它所有技術指標在平板顯示技術中都處于領先地位。其中，有源矩陣OLED(AMOLED)更被譽為一種終極的顯示技術。它最大的特點就是薄，可為消費者帶來震憾的感觀享受。AMOLED已經應用在小尺寸的便攜產品乃至較大尺寸的電視等產品中。這款具有極高性能的DC-DC轉換器，NCP5810在AMOLED顯示面板供電應用方面擁有很好的發展空間。

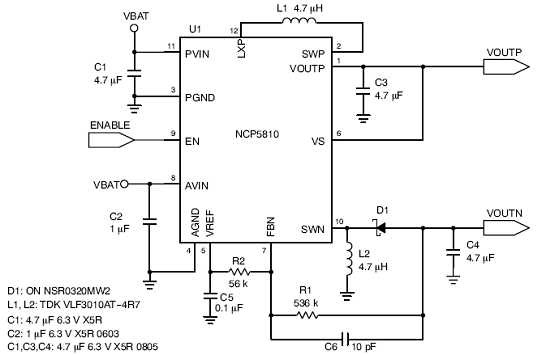

圖：NCP5810的典型應用電路圖。 |
