該遠程監測系統采用CSM公司的微型采集模塊和UniCAN2 Pro數據記錄儀，能夠滿足車輛行駛狀態測試的需求，可以進行汽車ECU數據采集和車載CAN信號測試，如電壓、電流、流量、溫度、轉速、GPS等。同時測試系統的測試模塊可以靈活組合，模塊間只需一根CAN連接線即可。數據記錄儀通過GPRS/UTMS收發器將采集到的數據實時傳輸到指定的FTP服務器，監控中心利用數據轉換軟件從FTP服務器上下載數據并將其轉換成可識別的數據類型。監控中心讀取轉換后的數據，并對其進行靜態或動態數據回放、分析、統計等功能。另外，該系統具有結構緊湊、模塊化、高防護等級、性能穩定等特點，既可以集中式使用，也可以分布式使用，是車載測試的優選方案。

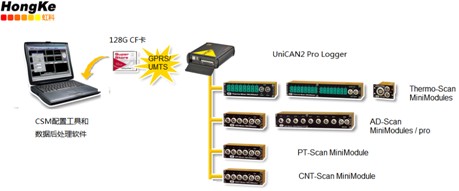

系統組成
硬件組成
1、1個UniCAN2 Pro數據記錄儀和配置軟件
2、模擬量數采模塊AD-Scan Pro Minimodules
3、溫度采集模塊Thermo-Scan MiniModules和PT-Scan MiniModule
4、數字量采集模塊CNT-Scan MiniModule
5、前端傳感器
|
