NCP1611有源功率因數校正(PFC)控制器為AC-DC適配器、平板電視及照明鎮流器提供升壓預轉換器功能。這控制器采用創新的電流控制頻率反走(CCFF)架構，將額定負載及輕載等級的電源能效提升至最高，拓展了傳統臨界導電模式(CrM) PFC控制器的優勢。
當今的電源設計人員不僅需要提供更高的滿載及典型負載工作能效，也需要優化電源在輕載條件下的能效，從而在完整負載范圍內均能提供優異的能效性能。
安森美半導體為電源設計提供高能效的解決方案。新推出的NCP1611高能效增強型PFC控制器基于創新的電流控制頻率折返(CCFF)架構。在PFC電感電流超過設定值時，電路通常工作在臨界導電模式(CrM);而當電流低于預設置值時，NCP1611將開關頻率線性降低至約20 kHz，此時電流為零。CCFF架構同時將額定負載工作能效和輕載能效提升至最高，特別是將待機損耗降至最低等級。
NCP1611具有-500 mA / +800 mA的大電流驅動能力，Vcc范圍為9.5 V到35 V，提供接近1的高功率因數，能夠優化包括輕載能效在內的完整負載范圍內的能效，同時還具有非閉鎖和過壓保護、電壓檢測、軟起動和過流限制等功能，提供強固的保護，應用于平板電視、一體工計算機、大功率電源適配器、LED照明電源及驅動器、可調光熒光燈鎮流器等應用。
CCFF架構詳解

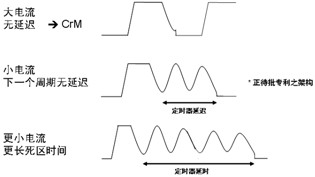

如圖所示，安森美半導體開發的創新CCFF架構利用定時器根據電流電平調節死區時間，可將反走頻率限制為約20 kHz，具有市場上領先的性能。
|
