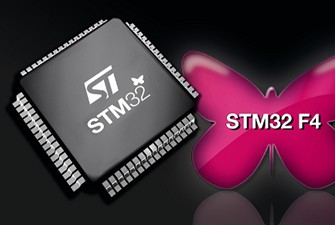

TM32? F4系列微控制器于2011年9月推出。作為STM32?平臺的新產品，STM32? F4系列基于最新的ARM? Cortex?-M4內核，在現有出色的STM32微控制器產品組合中新增了信號處理功能，并提高了運行速度。意法半導體STM32產品適合各種應用領域，包括醫療服務、銷售終端設備(POS)、建筑安全系統和工廠自動化、家庭娛樂等。新的STM32 F4系列將進一步拓寬應用范圍。STM32 F4的單周期DSP指令將會催生數字信號控制器(DSC)市場，數字信號控制器適用于高端電機控制、醫療設備和安全系統等應用，這些應用在計算能力和DSP指令方面有很高的要求。新的STM32 F4系列的引腳和軟件完全兼容 STM32 F2系列，如果STM32 F2系列的用戶想要更大的SRAM容量、更高的性能和更快速的外設接口，則可輕松地從F2升級到F4系列。此外，目前采用微控制器和數字信號處理器雙片解決方案的客戶可以選擇STM32 F4, 其在一個芯片中整合了傳統兩個芯片的特性。
F4系列的專有技術優勢如下：
· 采用多達7重AHB總線矩陣和多通道DMA控制器，支持程序執行和數據傳輸并行處理，數據傳輸速率極快;
· 內置的單精度FPU提升控制算法的執行速度，給目標應用增加更多功能，提高代碼執行效率，縮短研發周期，減少了定點算法的縮放比和飽和負荷，且準許使用元語言工具;
· 高集成度：最高1MB片上閃存，192KB SRAM，復位電路，內部RC振蕩器、PLL鎖相環、低于1uA的實時時鐘(誤差低于1秒);
· 在電池或者較低電壓供電的應用中，且要求高性能處理和低功耗運行，STM32 F4為此帶來了更多的靈活性，以達到高性能和低功耗的目的;包括在待機或電池備用模式下，4KB備份SRAM數據被保存;在Vbat模式下實時時鐘功耗小于1uA;內置可調節穩壓器，準許用戶選擇高性能或低功耗工作模式;
· 出色的開發工具和軟件生態系統：提供各種集成開發環境、元語言工具、DSP固件庫、低價入門工具、軟件庫和協議棧。
· 優越的和具有創新性的外設：
- 互聯性：相機接口、加密/哈希硬件處理器、支持IEEE 1588 v2 10/100M以太網接口、2個USB OTG(其中1個支持高速模式);
- 音頻：音頻專用鎖相環和2個全雙工I2S;
- 最多15個通信接口(包括6個10.5 Mbit/s的USART、3個42Mbit/s 的SPI、3 個I2C、2個CAN、1個SDIO);
- 模擬外設：2個12位DAC;3個12位ADC，采樣速率達到2.4MSPS，在交替模式下達到7.2MSPS;
最多17個定時器：16位和32位定時器，最高頻率168MHz;
|
