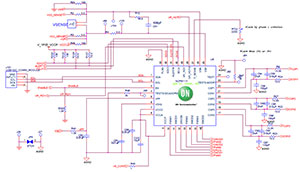

隨著臺式機、筆記本及超級本等更高能效及更小尺寸電源方案的需求不斷增加，數字電源的應用也從服務器等不斷向外擴張。而英特爾的電源規范VR12.5和VR12.6對電源芯片的能效和尺寸要求也更為嚴格。在這種情況下，安森美半導體推出了符合VR12.5-6規范的高性能數字單輸出三相降壓控制器NCP81111，用于英特爾CPU應用。
此控制器包含真正的差分電壓感測、差分電流感測、數字輸入電壓前饋、數模轉換器(DAC)前饋及自適應電壓定位(AVP)功能。這些特性結合在一起，提供精確穩壓的動態電壓系統。此控制系統充分利用恒定導通時間調制，結合了模擬及數字電流感測系統。這系統為動態負載事件提供極快的初始回應以降低系統成本。這器件還包含板載用戶可編程存儲器，用于配置控制器的參數。NCP81111內置用戶可編程電壓及電壓驟降補償，以將總電路板占用空間減至最小。NCP81111進行了優化，用于與DRMOS一起工作。
NCP81111針對采用高達5 MHz頻率工作進行了優化，用于采用英特爾CPU的臺式機和筆記本電腦應用。NCP81111也能作為通用I2C控制的多相穩壓器工作。NCP81111的設計旨在配合NCP81163數字相位倍增器，后者能夠?qū)CP81111的相位擴充至6相以處理大電流。這器件的關鍵特性包括：
- 符合英特爾VR12.5及VR12.6規范
- 板載EEPROM用于用戶配置
- 高性能數字架構
- 動態參考注入
- 全養分電壓電流感測放大器
- “無損耗”電流感測，用于電流均衡
- 為電壓驟降提供熱補償電感電流感測
- 用戶可調節內部補償
- 開關頻率范圍為250 kHz ? 5.0 MHz
- 輸入電壓前饋
- 啟動至預充電負載
- 省電切相(Phase Shedding)
- 支持PS3的低耗電工作
|
