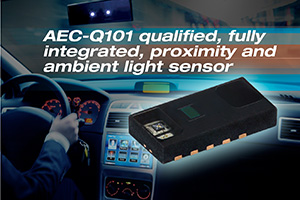

VCNL4020X01是通過AEC-Q101認證的工作溫度可達+105℃的新款全集成距離和環境光傳感器。VCNL4020X01在小尺寸4.8mm x 2.3mm x 0.8mm矩形無引線(LLP)封裝內集成了一個紅外發射器、一個探測距離的光電二極管、一個環境光探測器、一個信號處理IC和一個16位ADC。這顆三合一傳感器具有中斷功能，支持I2C總線通信接口，在各種汽車、消費和工業應用中能極大簡化窗口和傳感器的擺放位置設計。
對于汽車儀表板和智能手機、平板電腦、PDA和GPS等移動設備，Vishay Semiconductors VCNL4020X01可用作距離傳感器，直到發現有人時才開啟背光，以此來節約電能，同時使用集成的環境光功能，實現顯示屏/按鍵亮度的自適應控制，以及后視鏡的調光。VCNL4020X01包括這些應用所需的全部電路，不需要額外的光柵，也不需要對紅外發射器和光電二極管進行對準操作。
其他器件使用把芯片貼到印制電路板的技術，導致封裝高度達到1.2mm或更高，而VCNL4020X01使用專用技術，是市場上高度最低的器件，使設計工程師在決定把傳感器放在何處和如何放置的時候，擁有了更大的靈活性。為進一步增加靈活性，VCNL4020X01可以在Lens下任何高度的空氣間隙下工作，不像其他分辨率只有8位、10位和12位的器件要求空氣間隙不大于1.5mm。分辨率較低的器件為防止反射引起的串擾，不得不放置于昂貴的專用柔性電路板上以遠離其他元器件。VCNL4020X01的16位分辨率使其即使裝在靠近其他元器件的主PCB上，仍具有優異的抗串擾能力。由于傳感器上面的窗口通常會吸收掉90%的紅外輻射，16位的分辨率顯得尤其重要。
VCNL4020X01的中斷功能讓傳感器能獨立工作，直到發生預先定義的接近和環境光事件，器件就會喚醒微控制器。這種工作方式有助于客戶減少軟件的工作量，通過消除傳感器和微控制器之間的輪詢通信流量，降低功耗。
VCNL4020X01的可編程LED驅動電流為10mA～200mA，以10mA為間隔遞增，使探測距離達到200mm，而其他產品只能探測距離100mm以內的物體。為提高距離傳感器的探測范圍，VCNL4020X01還包括一個集成的外置發射器驅動器。通過對紅外信號進行調制，器件能夠非常好地抑制環境光。發射器的波長峰值為890nm，不像其他制造商的產品那樣有可見的“紅尾”。
VCNL4020X01內置的環境光光電二極管的感光特性接近人眼，16位的動態范圍使器件能夠探測0.25lux～16klux的環境光。傳感器還能夠抑制100Hz～120Hz的頻閃噪聲。
器件的待機電流只有1.5μA，電源電壓為2.5V～3.6V，I2C總線電壓為1.7V～5V。傳感器符合RoHS，無鹵素，潮濕敏感度等級(MSL)達到3級，可在車間存放168小時，適合無鉛焊接。
Datasheet: http://www.vishay.com/ppg?84177 |
