揚聲器分頻電路計算器

一階（六分貝/倍頻程）雙向交叉

高通阻抗: 歐姆
低通阻抗: 歐姆
頻率 Hz

                Top of page

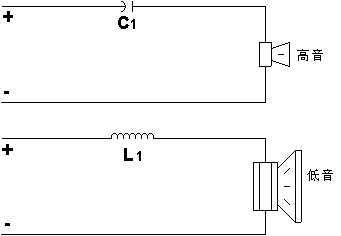

6dB Crossover Diagram    C1= μf




 L1= mH

. 相移的一階分頻器是90度

二階（十二分貝/倍頻程）雙向交叉

Linkwitz-Riley Butterworth Bessel

高通阻抗: 歐姆
低通阻抗: 歐姆
頻率 Hz

                Top of page

Linkwitz-Riley 林奎茨-瑞利濾波器
Butterworth 巴特沃斯濾波器
Bessel 貝塞爾濾波器

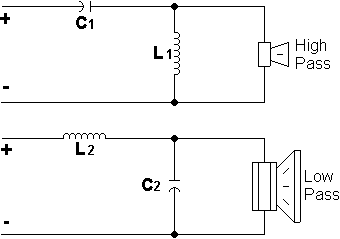

12dB Crossover Diagram    C1 = μf

 L1 = mH


 C2 = μf

 L2 = mH

三階（十八分貝/倍頻程）雙向交叉
高通阻抗: 歐姆
低通阻抗: 歐姆
頻率: Hz

                Top of page

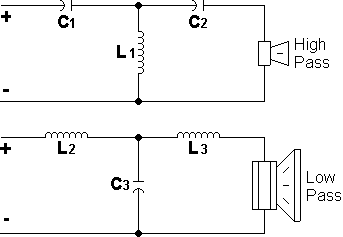

18dB Crossover Diagram     C1 = μf
  C2 = μf
  L1 = mH

  L2 = mH
  L3 = mH
  C3 = μf

四階（二十四分貝/倍頻程）雙向交叉
高通阻抗: 歐姆
低通阻抗: 歐姆
頻率: Hz

                Top of page

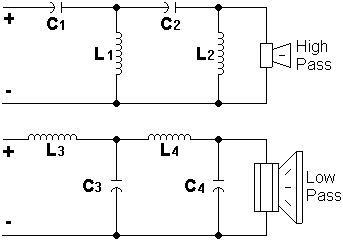

24dB Crossover Diagram    C1 = μf
 C2 = μf
 L1 = mH
 L2 = mH

 C3 = μf
 C4 = μf
 L3 = mH
 L4 = mH

Zobel瑟貝爾電路（阻抗穩定）
直流電阻 (Re): 歐姆
等效電感 (Le): 亨利

                Top of page

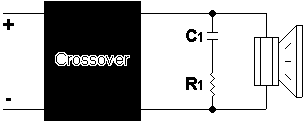

Zobel Circuit Diagram     C1= μf


  R1= 歐姆

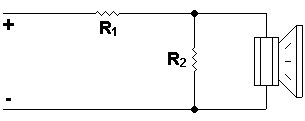

L型揚聲器喇叭衰減電路
驅動阻抗 = 歐姆
理想的衰減 = dB

                Top of page



  R2 = 歐姆
