活動時間：2013年6月9日-2013年8月14日
開發板申請時間：2013年6月9日-2013年6月24日
項目完成時間：申請成功之日-2013年8月14日
開發板申請時間：2013年6月9日-2013年6月24日
項目完成時間：申請成功之日-2013年8月14日

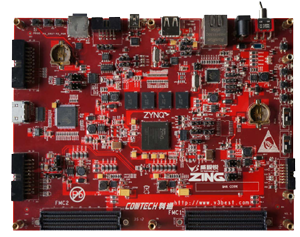

Zing是一塊由北京威視銳公司推出的基于賽靈思可擴展處理平臺架構的高性能開發板。它使用了賽靈思最新推出的Zynq-7000系列芯片，它采用28nm制程工藝，具有高性能、低功耗等特點，其最主要的特色是將雙核ARM? Cortex?-A9（處理器系統PS）和賽靈思的可編程邏輯（可編程邏輯PL）集成到一個單獨芯片上。從而將ARM?處理系統和與Xilinx 7系列可編程邏輯完美地結合在一起，使用戶可以創建獨特而強大的設計。
其中，處理器系統PS部分除了包括雙核的A9內核外，還包括了片上存儲器、外部存儲器接口和一系列豐富的I/O外設。這些外設主要包括DDR3顆粒內存、JTAG接口、UART接口、USB接口、CAN總線接口、I2C總線接口、SPI總線接口、XADC接口、TF卡插槽和以太網接口等。
其中，處理器系統PS部分除了包括雙核的A9內核外，還包括了片上存儲器、外部存儲器接口和一系列豐富的I/O外設。這些外設主要包括DDR3顆粒內存、JTAG接口、UART接口、USB接口、CAN總線接口、I2C總線接口、SPI總線接口、XADC接口、TF卡插槽和以太網接口等。
而可編程邏輯PL部分則是提供了更好的靈活性和可擴展性，它可以根據用戶定制的邏輯完成信號的實時處理和高速傳輸。
[詳細]
基于Zing的產品特色，它的應用范圍主要包括幾個領域：
·工業控制、工業網絡、機器視覺；
·智能相機；
·多功能打印機；
·醫療診斷和成像；
·汽車駕駛輔助設備和信息娛樂；
·視頻和夜視設備；
·LTE射頻和基帶。
時鐘源：·固定的33.33MHz LVCMOS晶振；
·固定的50MHz LVCMOS晶振；
視頻/顯示：·HDMI接口；
普通I/O： ·4個LED燈，分別為DU1、DU2、DU3、DU4；
·按鍵（PD1、PD2、PU1、PU2）和撥碼開關(PD3、PD4)；
·XADC連接器；
·兩個FMC LPC I/O擴展接口；
·TF卡連接器；
電源：·5V或12V電源供電；
更多關于ZingBoard介紹：
·ZingBoard開發板及套件介紹
·ZingBoard開發板硬件手冊
·ZingBoard板卡配置
Zing板卡硬件配置：
硬件平臺：Zynq-7000 XC7Z020-1CLG484C；
配置：·板卡配置電路；
·TF卡接口（啟動）；
·14pin的JTAG接口；
通信：·帶有RJ45連接器的千兆以太網接口；
·USB2.0 ULPI收發器；
·CAN總線收發器；
·USB-to-UART接口；
·I2C總線，它主要多路復用于以下模塊：
·SiI9134CTU HDMI接口；
·24LC02 EEPROM(1KB)；
·RTC-8564JE 實時時鐘；
存儲：·1GB的DDR3內存顆粒（4個256Mb×8裝置）；
·IIC -1 KB EEPROM；
硬件平臺：Zynq-7000 XC7Z020-1CLG484C；
配置：·板卡配置電路；
·TF卡接口（啟動）；
·14pin的JTAG接口；
通信：·帶有RJ45連接器的千兆以太網接口；
·USB2.0 ULPI收發器；
·CAN總線收發器；
·USB-to-UART接口；
·I2C總線，它主要多路復用于以下模塊：
·SiI9134CTU HDMI接口；
·24LC02 EEPROM(1KB)；
·RTC-8564JE 實時時鐘；
存儲：·1GB的DDR3內存顆粒（4個256Mb×8裝置）；
·IIC -1 KB EEPROM；
