自制了一個調試器，該如何確定這個調試器是否正常工作呢？官方給了一個調試工程，專門用于測試調試器是否正常（所有 MDK 支持的調試器都可以使用該工程測試）。

為了測試 103 的芯片，我們需要稍微修改一下工程（原來的工程不適合）。

工程路徑如下（這里的 5.5.1 根據實際安裝版本找）：

C:\Keil_v5\ARM\PACK\ARM\CMSIS\5.5.1\CMSIS\DAP\Firmware\Validation\MDK5

首先，我們先復制兩個工程文件出來，因為默認情況下為只讀，所以需要設置為可讀寫：

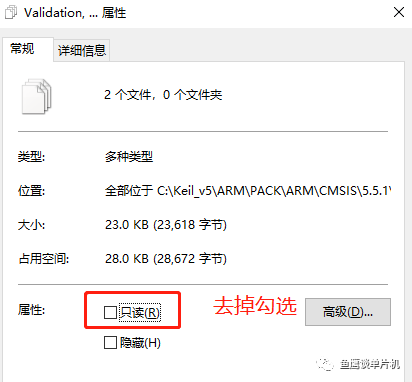

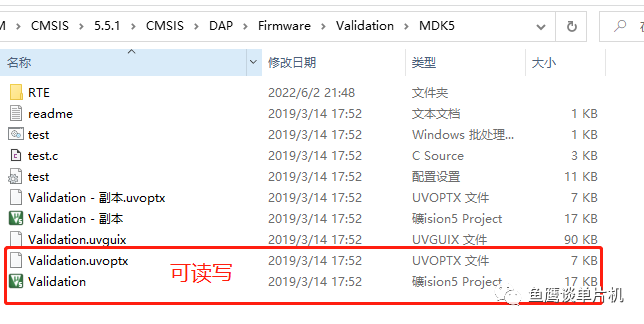

我們設置 Validasion 兩個文件為可讀寫。

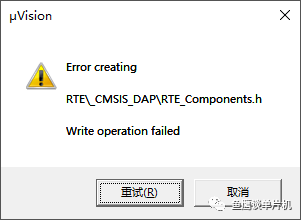

打開工程，出現錯誤，直接取消即可：

因為是測試 CMSIS-DAP 調試器（其它調試器類似），所以需要設置一些調試配置。

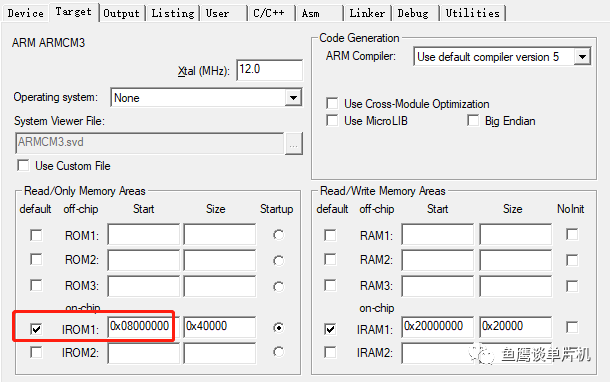

1、首先修改地址為 0x08000000，因為我們的目標板是 103 的。

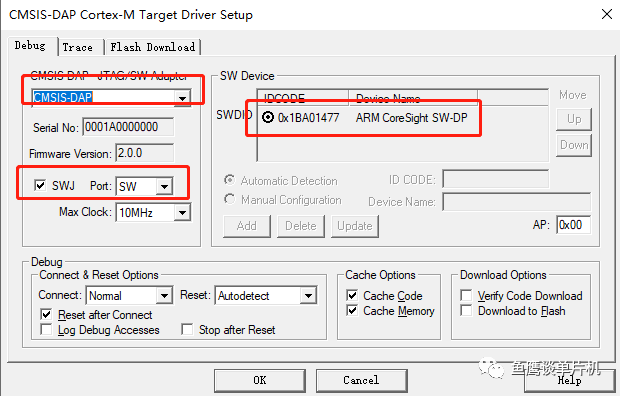

2、選擇調試器，SWJ 勾選上，連接被調試板子，此時應該能看到右邊的 ID。

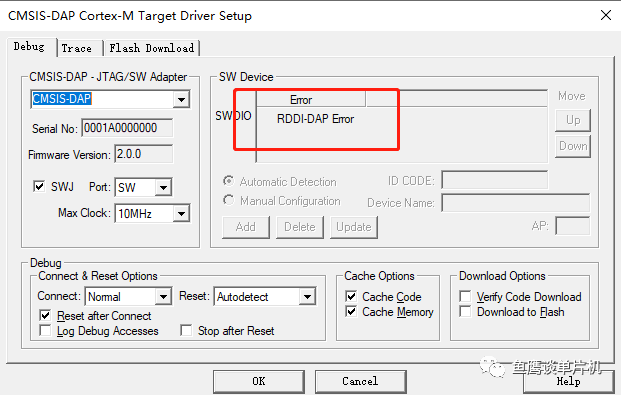

如果沒有連接目標板子，就會出現錯誤，但是調試器是可以正常識別的：

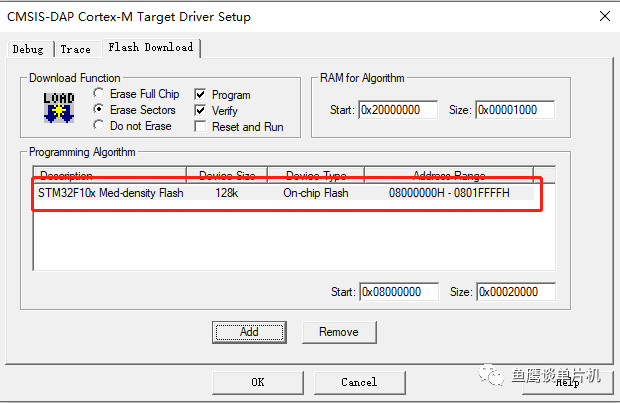

3、下載配置：

完成之后，我們就可以關閉工程了。

現在我們有兩種方式進行測試：

手動法：

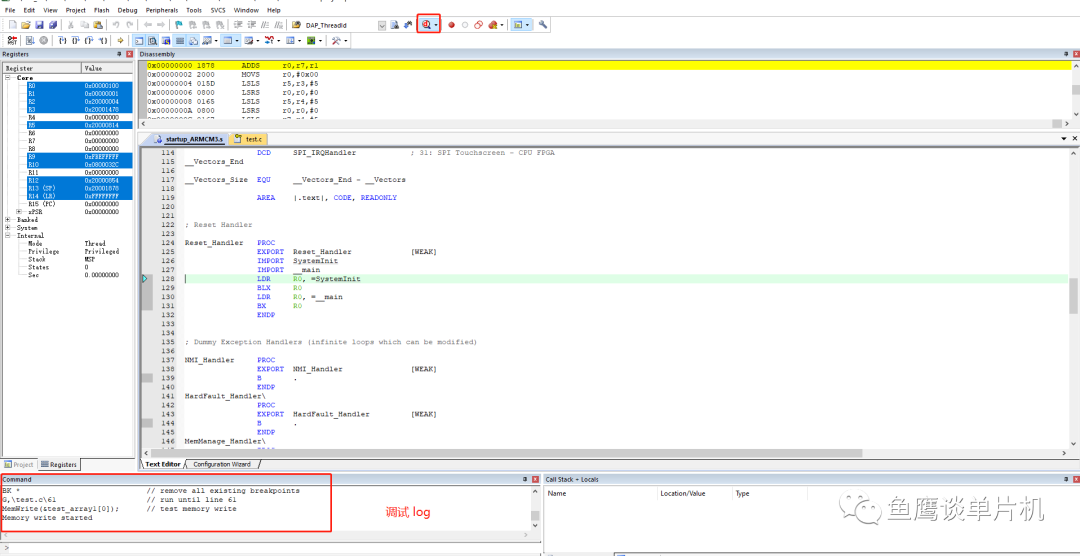

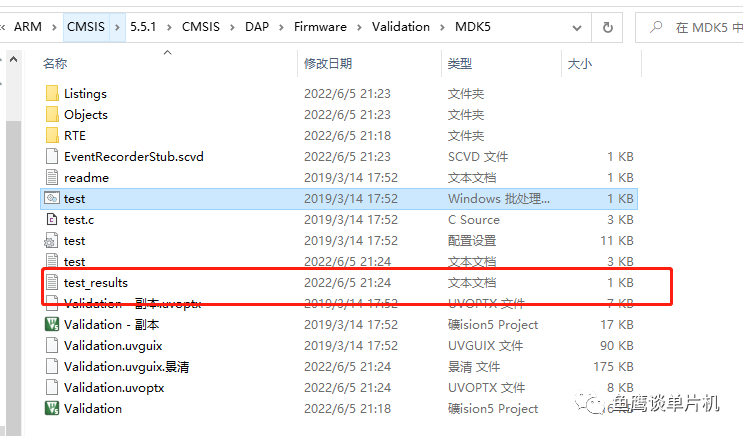

重新打開工程，編譯、下載、調試三部曲之后，在調試界面下會自動完成測試工作，測試完成后會自動退出調試模式，測試結果存放在工程目錄下 test_results ：

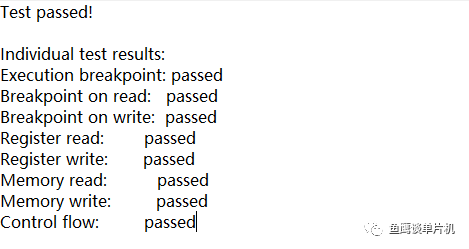

通過這種方式，魚鷹得到結果都是正常的：

自動法：

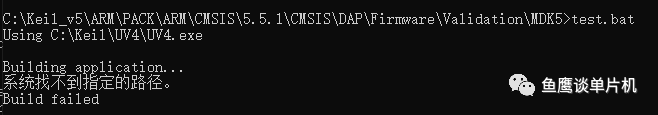

這種方法使用腳本自動完成測試功能（不需要打開工程）。里面有一個腳本 test.bat。正常情況下，直接在命令行下執行就可得到結果，但可能安裝路徑不對時，會出現如下錯誤：

此時可以在執行腳本時手動指定路徑，或者修改腳本中的路徑：

test.bat C:\Keil_v5\UV4\UV4.exe

然后可以得到下面的執行結果。

可以看出，這種執行的結果最后一項是有問題的，目前暫不清楚為啥兩者結果不一致。

以上就是魚鷹想為大家分享的內容，幫助大家測試一個制作好的調試器。

那么原理是什么呢？

其實就是利用了 MDK 調試器中的 test.ini 文件進行調試命令交互，如設置斷點、讀寫內存等操作，并對結果進行驗證，通過學習它，能更深刻的理解調試過程，建議大家學習。
