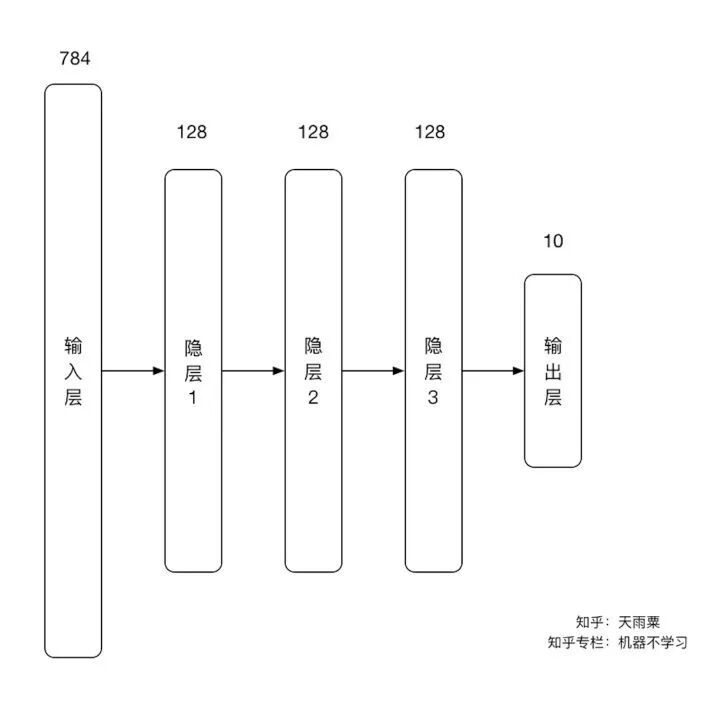

在這里，我們構造一個4層神經網絡，輸入層結點數784，三個隱層均為128維，輸出層10個結點，如下圖所示：

實驗中，我們主要控制一下三個變量：

• 權重矩陣（較小初始化權重，標準差為0.05；較大初始化權重，標準差為10）
• 學習率（較小學習率：0.01；較大學習率：2）
• 隱層激活函數（relu，sigmoid）

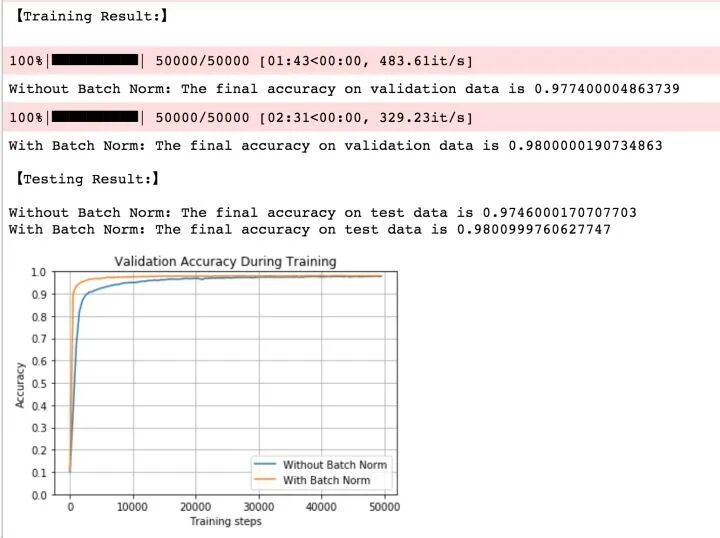

測試結果如下圖：

我們可以得到以下結論：

• 在訓練與預測階段，加入BN的模型準確率都稍高一點；
• 加入BN的網絡收斂更快（黃線）
• 沒有加入BN的網絡訓練速度更快（483.61it/s>329.23it/s），這是因為BN增加了神經網絡中的計算量

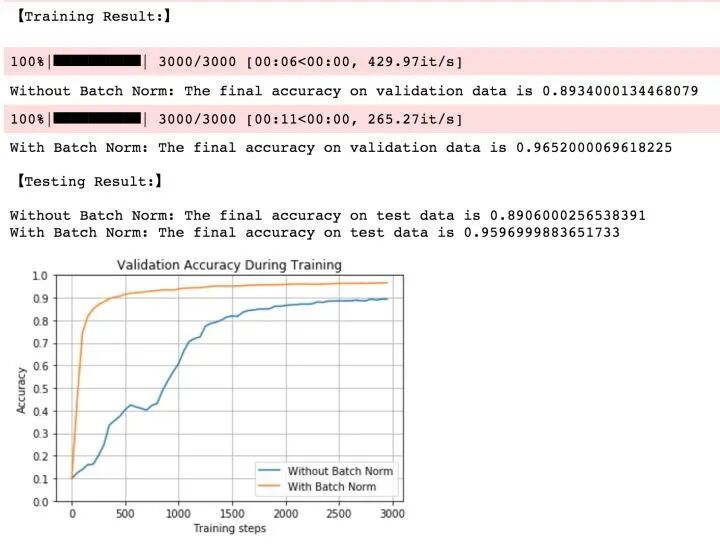

為了更清楚地看到BN收斂速度更快，我們把減少Training batches，設置為3000，得到如下結果：

從上圖中我們就可以清晰看到，加入BN的網絡在第500個batch的時候已經能夠在validation數據集上達到90%的準確率；而沒有BN的網絡的準確率還在不停波動，并且到第3000個batch的時候才達到90%的準確率。

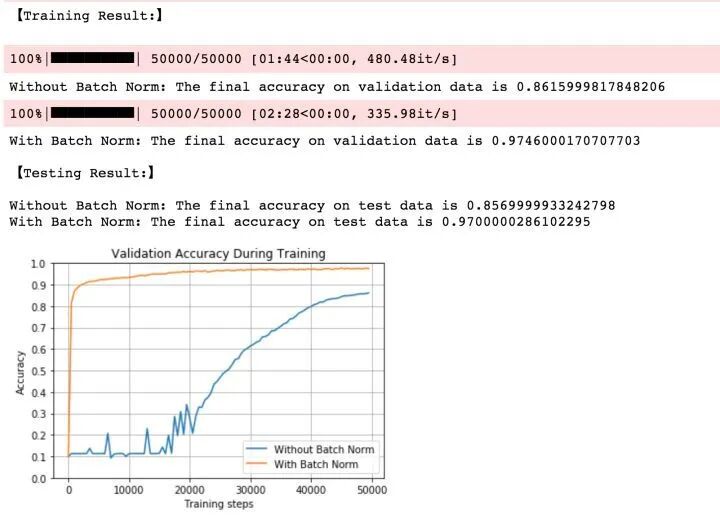

學習率與權重均沒變，我們把隱層激活函數換為sigmoid。可以發現，BN收斂速度非常之快，而沒有BN的網絡前期在不斷波動，直到第20000個train batch以后才開始進入平穩的訓練狀態。

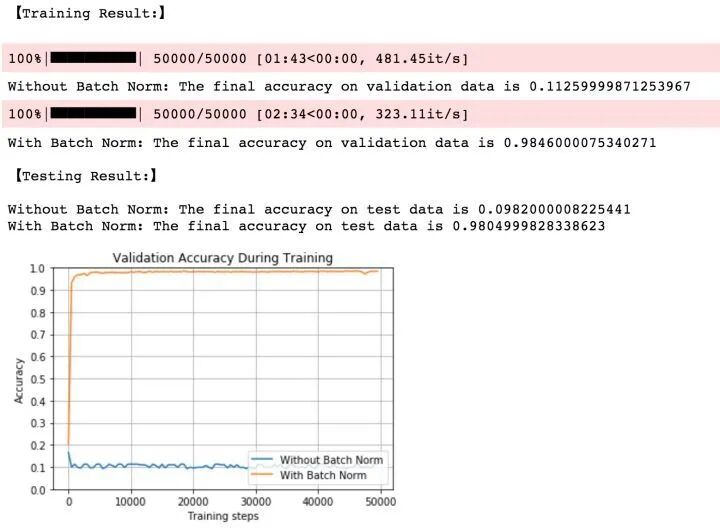

在本次實驗中，我們使用了較大的學習率，較大的學習率意味著權重的更新跨度很大，而根據我們前面理論部分的介紹，BN不會受到權重scale的影響，因此其能夠使模型保持在一個穩定的訓練狀態；而沒有加入BN的網絡則在一開始就由于學習率過大導致訓練失敗。

在保持較大學習率（learning rate=2）的情況下，當我們將激活函數換為sigmoid以后，兩個模型都能夠達到一個很好的效果，并且在test數據及上的準確率非常接近；但加入BN的網絡要收斂地更快，同樣的，我們來觀察3000次batch的訓練準確率。

當我們把training batch限制到3000以后，可以發現加入BN后，盡管我們使用較大的學習率，其仍然能夠在大約500個batch以后在validation上達到90%的準確率；但不加入BN的準確率前期在一直大幅度波動，到大約1000個batch以后才達到90%的準確率。

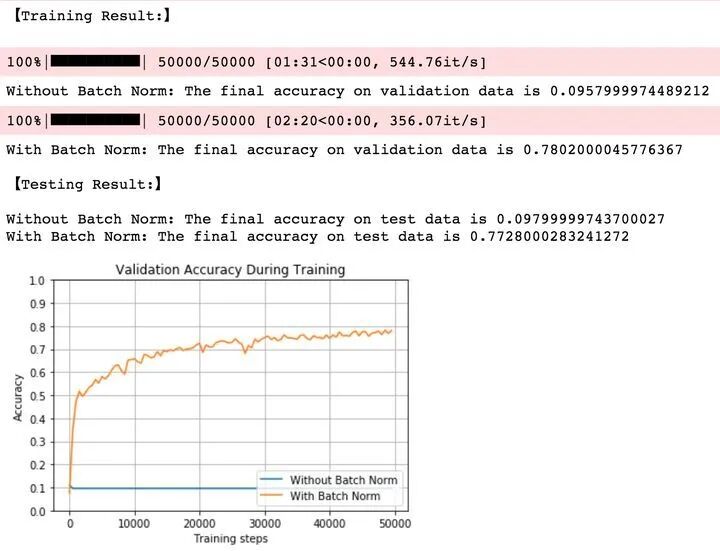

當我們使用較大權重時，不加入BN的網絡在一開始就失效；而加入BN的網絡能夠克服如此bad的權重初始化，并達到接近80%的準確率。

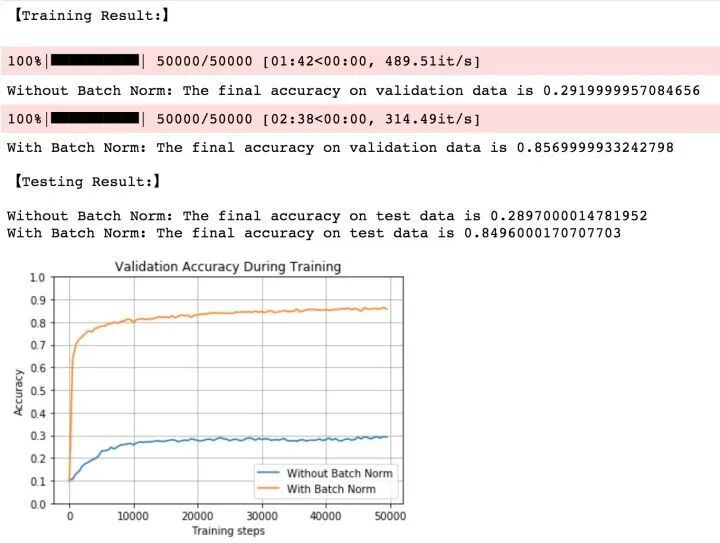

同樣使用較大的權重初始化，當我們激活函數為sigmoid時，不加入BN的網絡在一開始的準確率有所上升，但隨著訓練的進行網絡逐漸失效，最終準確率僅有30%；而加入BN的網絡依舊出色地克服如此bad的權重初始化，并達到接近85%的準確率。

當權重與學習率都很大時，BN網絡開始還會訓練一段時間，但隨后就直接停止訓練；而沒有BN的神經網絡開始就失效。

可以看到，加入BN對較大的權重與較大學習率都具有非常好的魯棒性，最終模型能夠達到93%的準確率；而未加入BN的網絡則經過一段時間震蕩后開始失效。

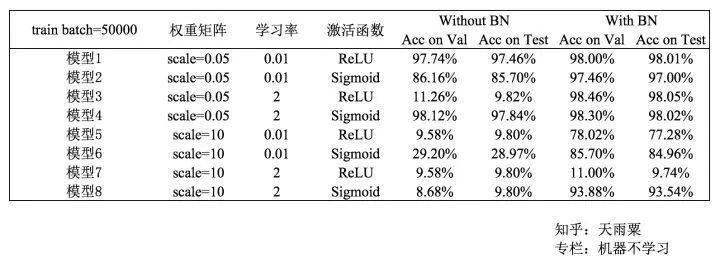

8個模型的準確率統計如下：

至此，關于Batch Normalization的理論與實戰部分就介紹道這里。總的來說，BN通過將每一層網絡的輸入進行normalization，保證輸入分布的均值與方差固定在一定范圍內，減少了網絡中的Internal Covariate Shift問題，并在一定程度上緩解了梯度消失，加速了模型收斂；并且BN使得網絡對參數、激活函數更加具有魯棒性，降低了神經網絡模型訓練和調參的復雜度；最后BN訓練過程中由于使用mini-batch的mean/variance作為總體樣本統計量估計，引入了隨機噪聲，在一定程度上對模型起到了正則化的效果。

參考資料：

[1] Ioffe S, Szegedy C. Batch normalization: accelerating deep network training by reducing internal covariate shift[C]// International Conference on International Conference on Machine Learning. JMLR.org, 2015:448-456.

[2] 吳恩達Cousera Deep Learning課程

[3] 詳解深度學習中的Normalization，不只是BN

[4] 深度學習中 Batch Normalization為什么效果好？

[5] Udacity Deep Learning Nanodegree

[6] Implementing Batch Normalization in Tensorflow
