作者丨小書童

來源丨集智書童

導讀框回歸是目標檢測任務中衡量檢測框位置準確與否的重要指標，為減少已知框回歸方法帶來的收斂速度慢和結果不準確的問題，本文提出了一種有效的框回歸方法（EIOU），并提出了Focal Loss的回歸版本，在收斂速度和定位精度上實現顯著的優勢。論文鏈接：https://arxiv.org/abs/2101.08158

在目標檢測中，框回歸（BBR）是決定目標定位性能的關鍵步驟。然而，作者發現大多數以前的BBR損失函數有兩個主要缺點：
基于范數和IOU的損失函數都不能有效地描述BBR的目標，這導致收斂速度慢和回歸結果不準確。
大多數損失函數忽略了BBR中的不平衡問題，即與目標框具有小重疊的大量目標框對BBR的優化貢獻最大。
為了減輕由此造成的不利影響，在本文中進行了深入研究，以挖掘BBR損失的潛力。首先，提出了一種有效的Efficient Intersection over Union（EIOU）損失，它明確地測量了BBR中3個幾何因子的差異，即重疊面積、中心點和邊長。之后，陳述了Effective Example Mining（EEM）問題，并提出了Focal loss的回歸版本，以使回歸過程專注于高質量的Anchor boxes。最后，將上述兩部分結合起來，得到一個新的損失函數，即Focal EIOU Loss。在合成和真實數據集上進行了大量實驗。與其他BBR損失相比，可以在收斂速度和定位精度上實現顯著的優勢。

1、簡介目標檢測包括兩個子任務：目標分類和目標定位，一直是計算機視覺中最基本的問題之一。當前最先進的目標檢測器（例如，Cascade R-CNN、Mask R-CNN、Dynamic R-CNN和DETR）依賴于邊界回歸（BBR）模塊來定位目標。基于這一范式，精心設計的損失函數對于BBR的成功至關重要。迄今為止，BBR的大部分損失函數可以分為兩類：

-范數損失可以統一為等式:

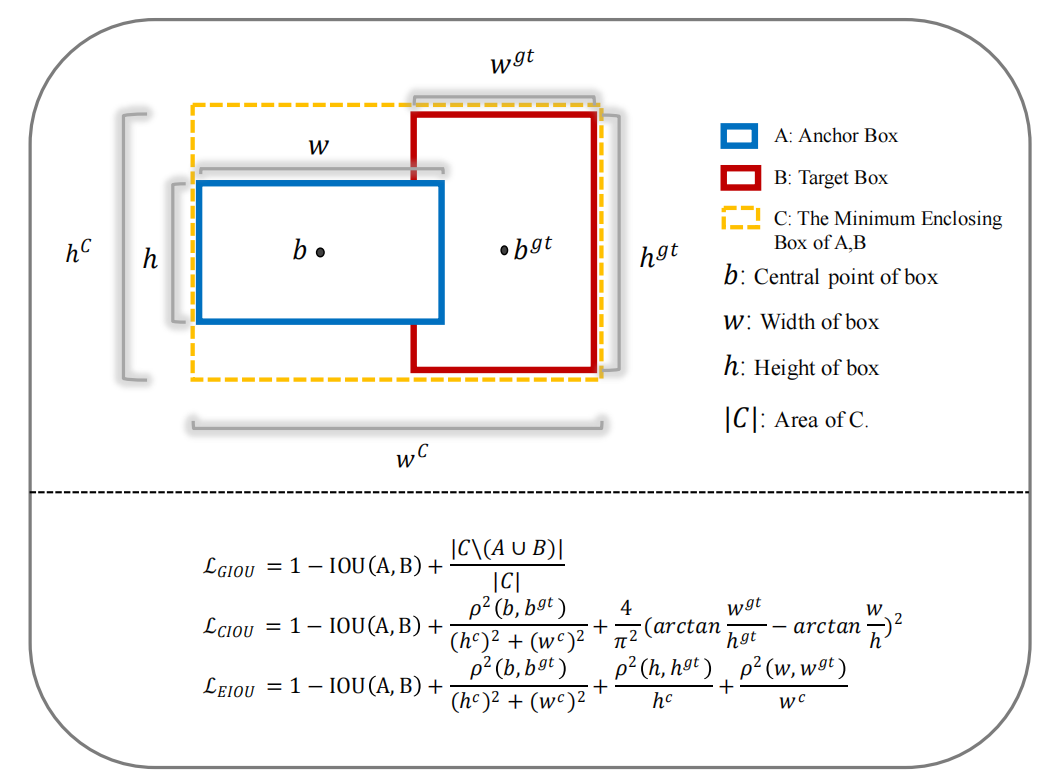

其中x是預測框和目標框之間的差。傳統的Smooth L1損失可以形成為和。 -范數損失被批評為不僅忽略了BBR變量（x，y，w，h）中的相關性，還忽略了對大邊界框的固有偏差（由于非規范化形式）。然而，如圖1所示以前基于IOU的損失，例如CIOU和GIOU，無法有效地測量目標框和Anchor之間的差異，這導致BBR模型優化中的收斂速度慢和定位不準確。

基于 IOU 的損失可以統一為等式:

其中和是預測框和目標框。附加懲罰旨在補充原始IOU的收益。這些損失共同回歸所有BBR變量作為一個整體。它們也是標準化的，對邊界框的比例不敏感。然而，大多數算法都存在收斂速度慢和定位不準確的問題。更重要的是，現有的基于 IOU 的損失忽略了信息Anchor的重要性。在本文中進行了深入的研究，以挖掘當前BBR損失的潛力，實現精確的目標檢測。首先，提出了一種有效的IOU損失（EIOU）來提高收斂速度和定位精度，該方法使用額外的懲罰項來明確測量BBR中3個關鍵幾何因素的差異，包括重疊區域、中心點和邊長。其次，闡述了BBR中的有效實例挖掘（EEM）問題。受最初用于測量分類誤差的 Focal loss 的啟發，作者設計了 Focal loss 的回歸版本，以增強具有大IOU的高質量Anchor在BBR模型優化過程中的貢獻。最后，將所提出的兩種方法組合為一種新的BBR損失函數，即Focal EIOU，以實現高效和準確的目標檢測。通過對合成和真實數據集的廣泛評估，驗證了所提出損失函數的有效性和優勢。此外，當將Focal EIOU損失與幾種最先進的目標檢測模型（包括Faster R-CNN、Mask R-CNN，RetinaNet、ATSS、PAA和DETR）相結合時，可以在大規模COCO 2017數據集上實現檢測精度的一致和顯著提高，這說明了提出的損失功能的潛在潛力。本文的貢獻總結如下：

考慮到基于IOU的損失和-范數損失的缺陷，提出了一種有效的IOU損失，以解決現有損失的困境，并獲得更快的收斂速度和更好的回歸結果。
考慮到BBR中高質量Anchor和低質量Anchor之間的不平衡，設計了一個 Focal loss 的回歸版本，以增強最有希望的Anchor在模型優化中的貢獻，同時抑制不相關的Anchor。
對合成數據和真實數據進行了大量實驗。出色的實驗結果驗證了所提出方法的優越性。詳細的消融研究顯示了損失函數和參數值的不同設置的影響。

2、IOU Loss的局限性分析

2.1、IOU Loss的局限測量兩個任意形狀（體積）之間相似性的IOU損失為：

它具有非負性、對稱性、三角形不等式和尺度不敏感性等良好的性質。它已被證明是一個度量標準。然而，它有兩個主要的缺點：

如果兩個box沒有任何交集，IOU Loss將始終為零，這不能正確反映這兩個box之間的緊密程度。
IOU Loss的收斂速度較慢。

2.2、GIOU Loss的局限為了解決IOU Loss的缺點，提出了GIOU損失，定義如下：

其中是兩個任意的box。C是包含A和B的最小凸盒和。GIOU Loss在時有效，但它仍然有兩個缺點：

當時，GIOU損失打算增加邊界框的面積，使其與目標框重疊（見圖1），這與減少空間位置差異的直覺相反。
當時，|C?A∪B|的面積總是一個小數或等于零（當A包含B時，該項將為零，反之亦然）。在這種情況下，GIOU損失退化為 IOU 損失。因此，GIOU損失的收斂率仍然很慢。

2.3、CIOU Loss的局限CIOU損失考慮了三個重要的幾何因素，即重疊面積、中心點距離和長寬比。給定一個預測框 B 和一個目標框，CIOU損失的定義如下：

其中和分別表示和的中心點。表示歐幾里得距離。是覆蓋兩個box的最小封閉box的對角線長度。和測量寬高比的差異。v關于w和h的梯度計算如下：

在之前的工作中，實驗結果表明，與以前的損失函數相比，CIOU損失的收斂速度和檢測精度都有顯著提高。然而，最后一項的v仍然沒有得到很好的定義，這從3個方面減緩了CIOU的收斂速度：

在等式（5）中，僅反映縱橫比的差異，而不是與或與之間的實際關系。即，所有具有屬性具有＝，這與現實不符。
在等式（6）中，有。和有相反的符號。因此，在任何時候，如果這兩個變量（w或h）中的一個增加，另一個將減少。這是不合理的，尤其是當和或和時。
由于v僅反映縱橫比的差異，因此CIOU損失可能以不合理的方式優化相似性。如圖1所示，目標框的尺度設置為和。Anchor的初始尺度設置為w=1和h=2.4。Anchor尺度在50次迭代后回歸為w=1.64和h=2.84。這里，CIOU損失確實增加了縱橫比的相似性，但它阻礙了模型有效地減少和之間的真實差異。

2.4、本文提出的方法為了解決上述問題，對CIOU損失進行了修正，并提出了一個更有效的IOU損失版本，即EIOU損失，其定義如下。

其中和是覆蓋兩個box的最小封閉盒子的寬度和高度。即，將損失函數分為三部分：IOU損失、距離損失和方位損失。這樣就可以保留 CIOU Loss的有益特性。同時，EIOU Loss直接使目標框和Anchor的寬度和高度的差異最小化，從而產生更快的收斂速度和更好的定位結果。3、Focal Loss For BBR在BBR中，也存在訓練實例不平衡的問題，即由于圖像中目標目標的稀疏性，回歸誤差較小的高質量例子的數量遠少于低質量例子（異常值）。最近的研究表明，離群值會產生過大的梯度，這對訓練過程有害。因此，制作高質量的例子對網絡訓練過程貢獻更多的梯度是至關重要的。在最近的研究中試圖基于SmoothL1的損失來解決上述問題。在本節中，還從Smooth L1損失開始，并提出Focal L1損失，以增加高質量例子的貢獻。此外，作者還發現，簡單的方法不能直接適用于基于IOU的損失。因此，最終提出了Focal-EIOU損失來提高EIOU損失的性能。3.1、Focal L1 Loss首先，列出了理想損失函數的性質如下：

當回歸誤差趨于零時，梯度幅度的極限應該為零。
梯度幅度應在小回歸誤差附近迅速增大，在大回歸誤差區域逐漸減小。
應該有一些超參數來靈活地控制低質量實例的抑制程度。
對于超參數的變值，梯度函數家族應該有一個標準化的尺度，例如，(0,1]，這有助于在高質量和低質量的例子之間的平衡。

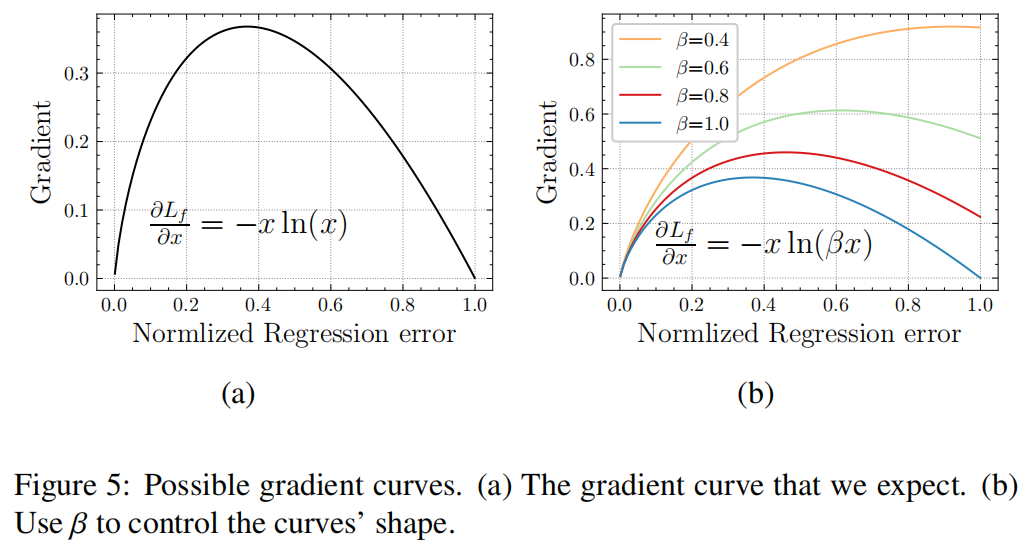

根據上述條件，隨著邊界框回歸誤差的變化，可以假設一個梯度幅度的期望函數曲線，如圖5(a)所示該函數是，滿足性質1和2。接下來，構造了一個帶有參數β的函數族來控制曲線的形狀，如圖5(b)所示隨著β的增加，異常值的梯度幅度將被進一步抑制。然而，高質量的例子的梯度幅度也會減少，這不是所期望的。因此，添加另一個參數α，根據屬性4的要求，將不同β的梯度大小歸一化為[0,1]。最后，梯度大小函數的族可以表示如下:

這里，由于以下原因獲得了β的值范圍。當，，這意味著g(x)是具有全局最大值的凹函數。求解，可以得到。作為，。還必須確保，那么，。為了滿足性質4，設置最大值得到α與β的關系：。通過積分上述梯度公式，可以得到BBR的Focal L1損失:

其中C是一個常數值。以確保在等式中的在x = 1處是連續的，有。

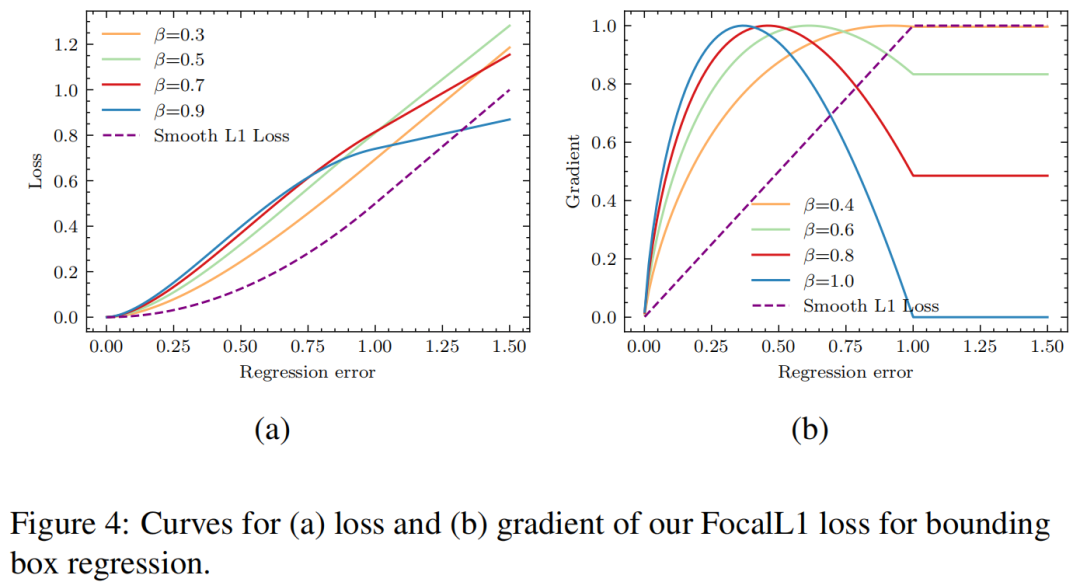

圖4(b)顯示，根據β，提出的Focal L1損失可以增加內值梯度的值，抑制異常值的梯度值。較大的β要求內部有很少的回歸誤差，并快速抑制異常值的梯度值。

同樣，在圖4(a)中，藍色的曲線表示β的最大值。隨著回歸誤差的增加，藍色曲線的損失首先迅速增加，然后趨于穩定。β值最小的橙色曲線增長得越來越快，在x = 1左右達到峰值。現在可以通過Focal L1損失，來計算定位損失，其中B是回歸結果，是回歸目標。

3.2、Focal-EIOU Loss

為了使EIOU損失集中于高質量的示例，自然可以考慮在等式中替換 x 與EIOU的損失聯系在一起。然而，作者觀察到上述組合的效果不太好。分析結果如下：

給定偏移量，Focal L1損失的梯度為，其中等于1或者-1，因此即使偏移很小，還可以帶來足夠的梯度以使模型持續優化。然而，如果用替換偏移量，梯度可以計算為。
這里不再是一個常量。此外，在實證研究中，隨著接近零，它將非常小，而在當時也接近于零。因此，在乘法之后，整體梯度將更小，這削弱了對具有小的Box進行重新加權的效果。為了解決這個問題，使用IOU的值來重新計算 loss的權重，并得到Focal-，如下所示
