感知系統架構與方法

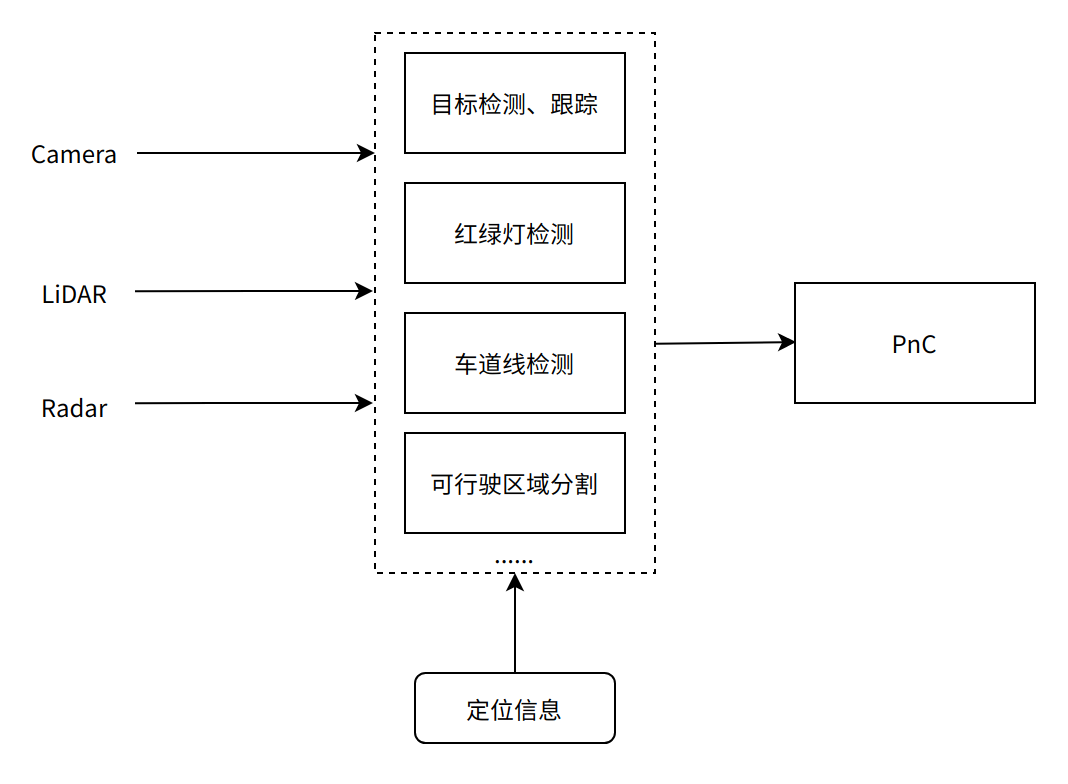

目標的檢測與跟蹤是感知系統的兩大基礎任務，主要利用不同傳感器數據輸入，完成對周圍障礙物的檢測與跟蹤，并將結果傳遞給下游規劃控制模塊完成預測、決策、規劃、控制等任務。下圖1簡要描述了此類任務的架構。

圖1：感知系統架構簡圖

主流傳感器介紹自動駕駛感知領域中常見的傳感器主要有3類：攝像頭、激光雷達，以及毫米波雷達。每種傳感器都有其優缺點，也影響了不同公司對技術路線的選擇。其中，攝像頭圖像數據能以低廉的成本實現高分辨率的成像，能夠提供豐富的紋理信息，例如國內某造車新勢力車型搭載的攝像頭分辨率達到了800萬像素。但攝像頭對光照比較敏感，夜晚或者極端天氣下的圖像往往對感知任務帶來比較大的挑戰。另外，圖像僅能提供2D信息，無法直接得到深度信息。在產業界，純視覺技術路線以特斯拉為代表。相對攝像頭，激光雷達往往比較稀疏，機械激光雷達垂直分辨率通常僅為32線、64線、128線不等，雖然固態、半固態激光雷達在不斷提升分辨率，但相較圖像來說仍然比較稀疏。其優勢是能夠提供深度信息，即給出每個激光點的距離值，這一信息對于目標檢測任務來說至關重要，因?yàn)槟繕?biāo)檢測任務需要得到周圍交通參與者精確的位置信息。激光雷達也存在受限的應用場景，其對于雨、雪、霧等極端天氣，甚至灰塵比較敏感，難于穿透水珠、雪花、灰塵等，容易形成噪點，對于此類場景下的感知帶來不小的挑戰。目前，國內造車新勢力中已經廣泛應用固態、半固態激光雷達。毫米波雷達和激光雷達類似，同樣能探測目標的位置及速度。和激光雷達相比，由于其波長較長，能夠穿透微小顆粒，因此對極端天氣等不是很敏感，在雨、雪、霧等天氣條件下仍能產生不錯的效果。但受其原理影響，毫米波雷達對靜態障礙物檢測效果較差，分辨率也較低。目前，除特斯拉以純視覺技術路線為主外，主流自動駕駛感知架構采用多傳感器融合的方案，充分利用不同傳感器的優勢來提升感知精度。主流目標檢測方法介紹下面從2D、3D目標檢測任務入手，介紹當前主流方法。2D目標檢測2D目標檢測是從圖像中預測目標位置及類別的任務。2D目標檢測網絡可分為兩個流派，即一階段和二階段網絡。所謂一階段網絡是直接在特征層預測目標的分類與位置，以YOLO系列為代表，其中YOLOV7網絡取得了速度和精度的平衡，圖2為YOLOV1的網絡架構。二階段網絡以RCNN系列為代表，其思想是通過RPN網絡生成候選區，再在候選區上進一步預測目標的分類和位置，圖3展示了Fast-RCNN網絡架構。二階段網絡由于需要首先生成候選區，其計算量往往較大，速度較慢，但能獲得更高的精度。在自動駕駛領域，2D檢測廣泛應用于紅綠燈檢測、車道線檢測等任務中。圖2：YOLOV1網絡架構[1]圖3：Fast-RCNN網絡架構[2]3D檢測任務3D目標檢測任務利用傳感器輸入預測目標的3D位置信息、尺寸、方向及速度，對下游規劃控制模塊的避障、預測決策至關重要。根據傳感器輸入的不同，可將其分為單模態和多模態方法。單模態只依靠一種傳感器輸入完成檢測任務，如直接在2D圖像上預測3D目標的純視覺方法，以及在三維激光點云上完成檢測的方法。多模態通過輸入多種傳感器數據，如圖像、激光點云、毫米波點云，在網絡層進行特征融合，完成3D目標檢測任務。

• 單目3D目標檢測

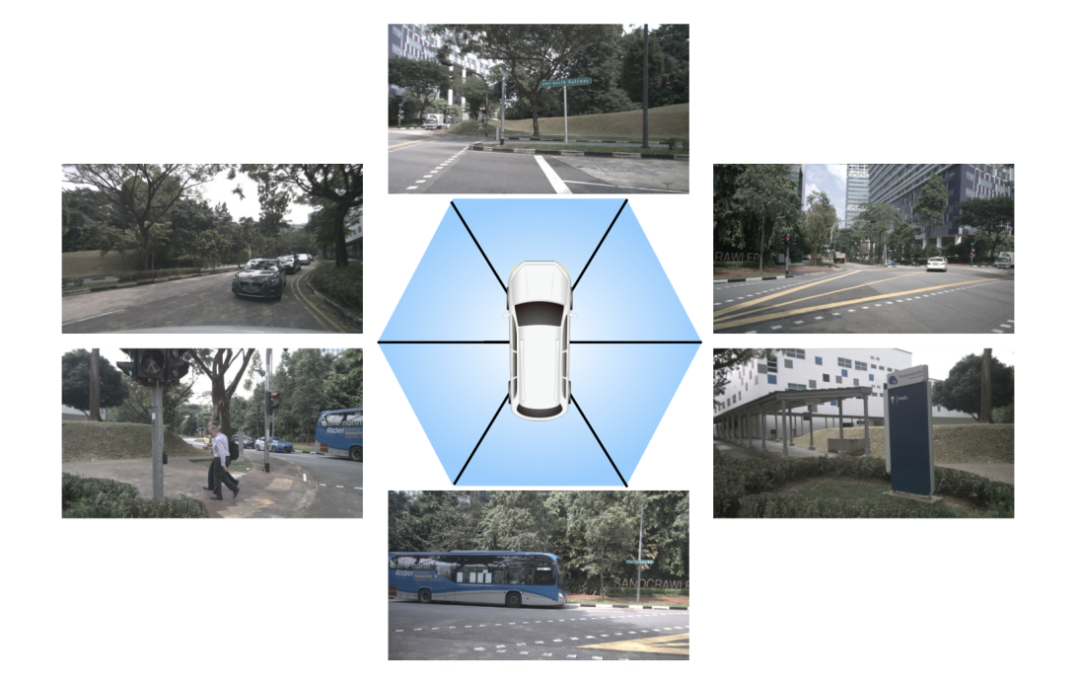

隨著標注方法的升級，目標的表示由原來的2D框?qū)屈c(diǎn)表示進化成了3D坐標系下bounding box（邊界框）的表示 ，不同緯度表示了3D框的位置、尺寸、以及地面上的偏航角。有了數據，原本用于2D檢測的深度神經網絡，也可以依靠監督學習用于3D目標框檢測。焦距適中的相機，F(xiàn)OV是有限的，想要檢測車身一周目標，就要部署多個相機，每個相機負責一定FOV范圍內的感知。最終將各相機的檢測結果通過相機到車身的外參，轉換到統一的車輛坐標系下。但在有共視時，會產生冗余檢測，即有多個攝像頭對同一目標做了預測（圖4展示了多相機俯視圖），現有方法如FCOS3D[3]，會在統一的坐標系下對所有檢測結果做一遍NMS，有重合的目標框僅留下一個分類指標得分最高。圖4：多相機俯視示意圖[13]

• 統一多視角相機的3D目標檢測

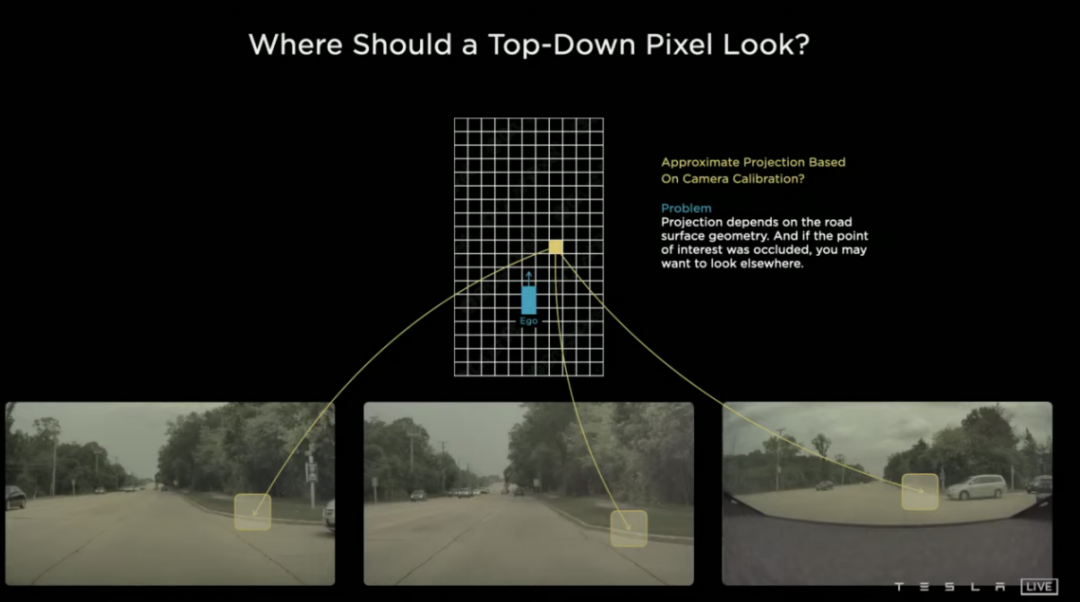

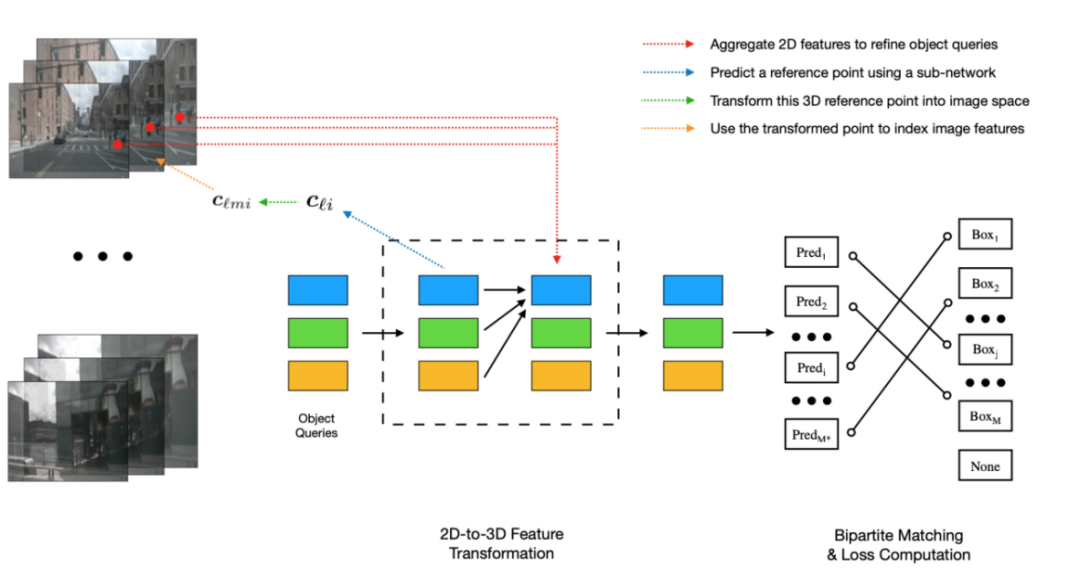

自下而上的方法自下而上的方法，手頭的信息看到哪算哪。圖5來自CaDNN這篇文章，很好地描述了這一類方法，包括Lift、BEVDet、BEVDepth。這類方法預測每個像素的深度分布，有的方法為隱式預測，有的方法利用LiDAR點云當監督信號（推理時沒有LiDAR）。將多相機生成的深度圖轉換成車身四周的“點云”數據，有了點云就可以利用現有的點云3D目標檢測器了（如PointPillars, CenterPoint）。圖 5：CaDNN網絡原理圖[4]自上而下的方法此類方法先確定關注的地方，如特斯拉所采用的方法（如圖6所示），簡單來說就是先確定空間中要關注的位置，由這些位置去各個圖像中“搜集”特征，然后做判斷。根據“搜集”方式的不同衍生出了下面幾種方法：圖6 特斯拉自上而下的方法[12]關鍵點采樣如DETR3D（網絡架構如圖7所示），由一群可學習的3D空間中離散的位置（包含于object queries），根據相機內外參轉換投影到圖片上，來索引圖像特征，每個3D位置僅對應一個像素坐標（會提取不同尺度特征圖的特征）。圖 7：DETR3D網絡架構[5]
