圖17只能說類似，并不準確，后面也會具體說明的，這個深度信息可以構建一個偽3D模型（Point Cloud點云模式），類似圖15：

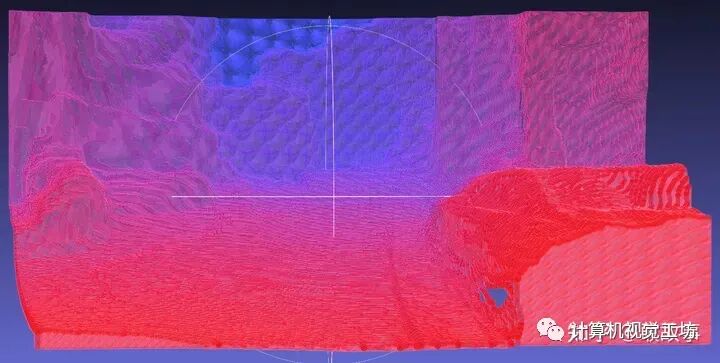

圖18看著還行，但把這個3D模型轉到BEV俯視角下，估計親娘都認不出來了：

圖19拍扁后結合特征Feature再做一次語義識別，形成：

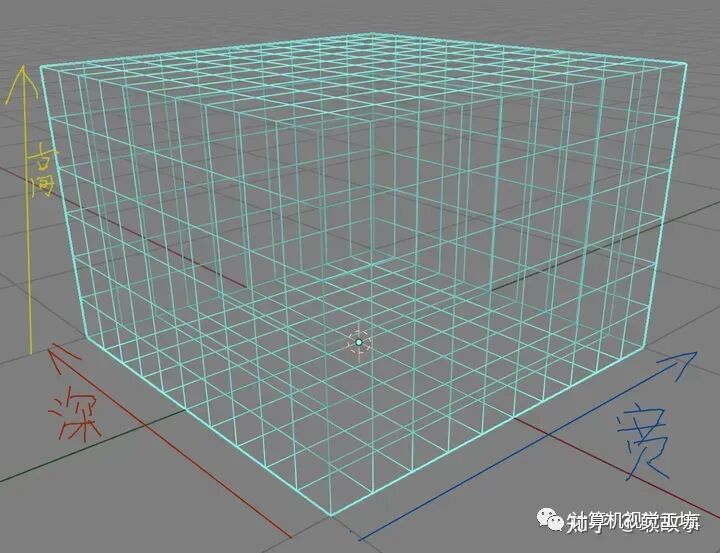

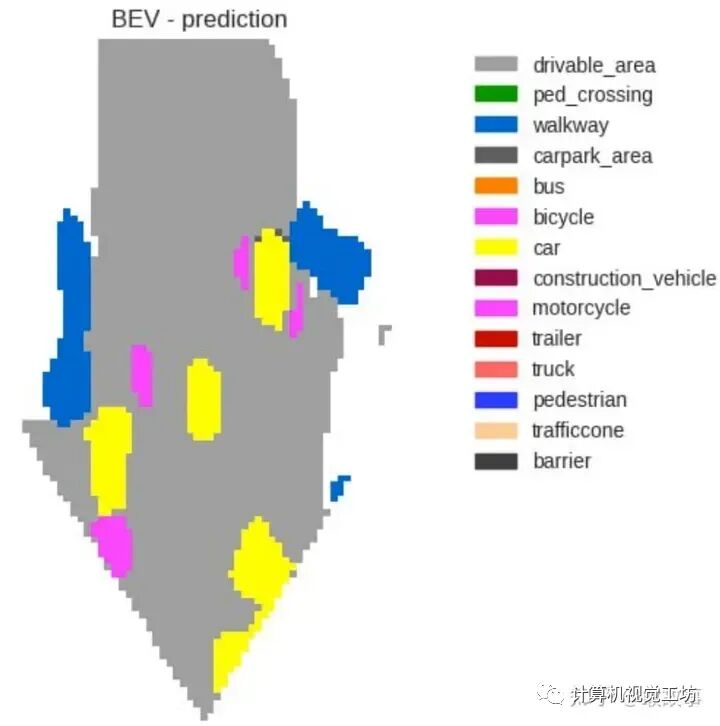

圖20這個就是喜聞樂見的BEV圖了。以上是對LSS的直觀認知，算法層面是如何實現的？先給單個相機可拍攝的范圍構建一個立方體模樣的鐵絲籠子（高8寬22深41），祭出大殺器Blender：

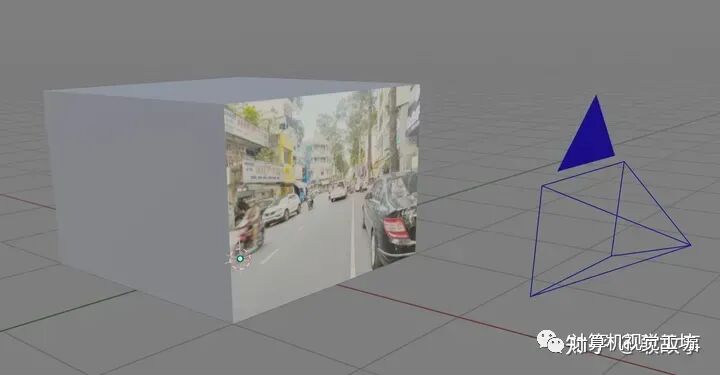

圖21這里是示意圖，不要糾結于格子的數量和尺寸。這個3D網格代表的是一路相機的視錐體（Frustum），前面貼過視錐體的形狀（圖9），這里變形成立方體，在相機空間里看這個照片和這個立體網格的關系就是：

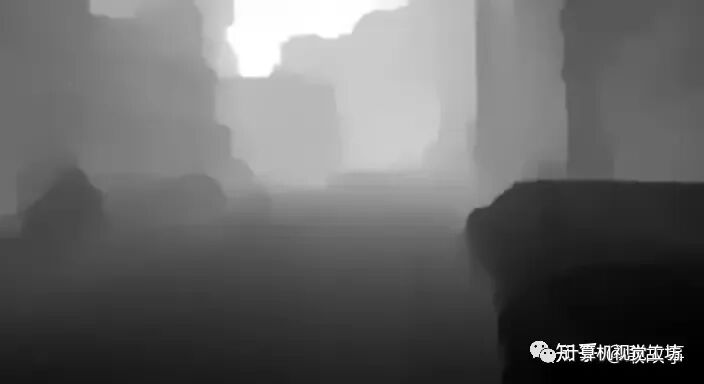

圖22右邊是個正對著網格立方體的相機示意圖，相片提取深度后（深度圖的實際像素尺寸是高8寬22）：

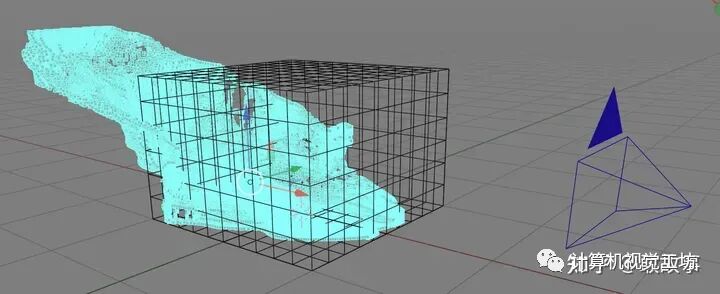

圖23把這個深度圖按照每個像素的深度沿著紅線方向展開（Lift）后：

圖24可以看到，部分深度像素已經超出了視錐體的范圍，因為LSS一開始就假設了這么個有限范圍的籠子，超出部分直接過濾掉。這里必須提醒一下：LSS并不是直接算出每個像素的深度，而是推理出每個像素可能處于籠子里每個格子的概率，圖24是已經通過Softmax提取出每個像素最有可能位于哪個格子，然后把它裝進對應格子的示意結果，便于理解，更準確的描述如下：

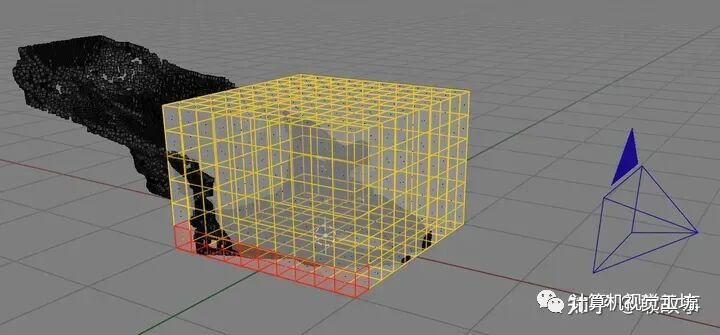

圖25在圖25中選取深度圖的某個像素（紅色格子，事實上LSS的深度圖分辨率是很小的，默認只有8*22像素，所以這里可以用一個格子當做一個像素），它隸屬于籠子下方邊沿的一條深度格子（這條格子其實就代表相機沿著深度看向遠方的一條視線）：

圖26圖25中的那個紅色的深度像素，沿著圖26這條視線格子的概率分布就是：

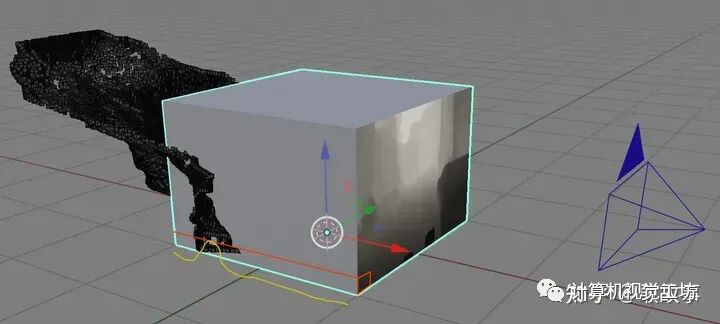

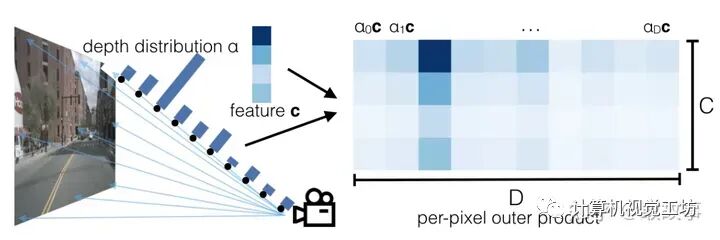

圖27黃線的起伏表示2D深度圖像素在Lift后沿著視線3D深度的概率分布（Depth Distribution，我這是示意性得畫法，不是嚴格按照實際數據做的）。等價于LSS論文里的這張圖：

圖28

LSS中構建立方籠子的代碼位于：

class LiftSplatShoot(nn.Module):
    def __init__(self, grid_conf, data_aug_conf, outC):
        self.frustum = self.create_frustum()
    def create_frustum(self):
        # D x H x W x 3
        frustum = torch.stack((xs, ys, ds), -1)
        return nn.Parameter(frustum, requires_grad=False)
    def get_geometry(self, rots, trans, intrins, post_rots, post_trans):
        """Determine the (x,y,z) locations (in the ego frame)
        of the points in the point cloud.
        Returns B x N x D x H/downsample x W/downsample x 3
        """
        B, N, _ = trans.shape

        # undo post-transformation
        # B x N x D x H x W x 3
        points = self.frustum - post_trans.view(B, N, 1, 1, 1, 3)
        points = torch.inverse(post_rots).view(B, N, 1, 1, 1, 3, 3).matmul(points.unsqueeze(-1))

        # cam_to_ego
        points = torch.cat((points[:, :, :, :, :, :2] * points[:, :, :, :, :, 2:3],
                            points[:, :, :, :, :, 2:3]
                            ), 5)
        combine = rots.matmul(torch.inverse(intrins))
        points = combine.view(B, N, 1, 1, 1, 3, 3).matmul(points).squeeze(-1)
        points += trans.view(B, N, 1, 1, 1, 3)

        return points
