隨著分布式光伏在工商業領域的廣泛應用，"自發自用、余電不上網"已成為大型項目的主流需求。國家能源局《分布式光伏發電開發建設管理辦法》明確提出，大型工商業分布式光伏原則上應采用全部自發自用模式，這一政策導向讓防逆流技術成為項目合規落地的關鍵。

安科瑞電氣憑借多年在繼電保護與光伏應用領域的技術積累，為江西豐城曲江煤炭開發公司5.8MW分布式光伏項目設計了主從機防逆流解決方案，成功實現光伏電力全額自用，有效規避了余電逆流電網的風險。

1

項目背景：雙電源進線場景下的防逆流挑戰

該項目位于江西宜春，裝機容量達5.8MW，采用35/10kV供電架構，設置兩路電源進線——一路引自國網仙曲線，另一路來自用戶自有電廠電曲線。其中，仙曲線進線距并網點100-200m，電曲線進線距并網點長達6公里，特殊的拓撲結構對防逆流檢測的準確性和指令傳輸的及時性提出了更高要求。

項目核心需求明確：實時監測兩路進線的功率數據，當市電下網功率過低（即將出現逆流）時，逐級斷開3臺光伏升壓箱變的低壓側開關；待市電下網功率恢復后，可手動合閘恢復供電，保障全程"余電不上網"。

2

安科瑞解決方案：主從機協同+雙通訊模式

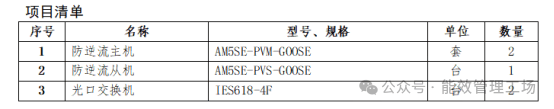

針對項目需求，安科瑞采用AM5SE-PV系列主從機防逆流保護裝置，通過科學配置與可靠通訊，構建了多維度的防逆流防護體系。

準確配置，分層防護

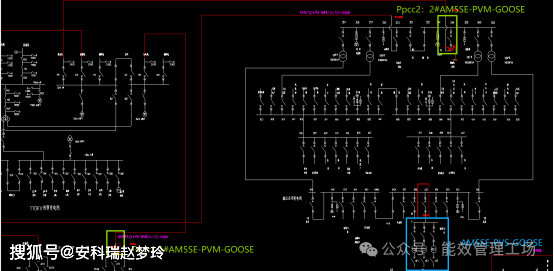

? 在電廠變電所仙電線進線和曲江變電所35kV仙曲線進線分別配置1臺AM5SE-PVM-GOOSE防逆流主機，實時采集進線電流、電壓數據并計算功率（Ppcc1、Ppcc2）。

? 在升壓箱變低壓側配置AM5SE-PVS-GOOSE防逆流從機，負責執行開關分合指令。

? 主機與從機通過光口交換機及移動基站光纖網絡組成局域網，保障指令傳輸穩定。

剛性保護策略，分級響應

當檢測到進線功率低于預設閾值且功率因數符合條件時，主機通過GOOSE通訊向從機發送跳閘指令，按優先級逐級斷開3臺升壓箱變的低壓側開關，避免余電流入電網。整個響應過程準確可控，既保障電網安全，又保留光伏自發自用的發電收益。

雙方案可選，適配不同場景

除本次項目采用的GOOSE通訊方案外，AM5SE-PV系列還支持光纖直跳方案：

? 多模光纖適用于市電進線與并網點距離10

0m-1.5km的場景。

? 單模光纖可覆蓋1.5km-20km的遠距離傳輸需求。

? 針對單市電進線和多市電進線場景，分別配套AM5SE-PVS從機和AM5SE-PVS2從機，適配不同項目拓撲。
