在乒乓球技術訓練中，選手往往依賴自我體感或教練觀察來判斷動作質量。然而當缺乏專業指導時，訓練者難以獲得客觀、實時的動作反饋：正手是否更加穩定？擊球節奏是否改善？技術是否在數周內真正進步？這些問題揭示了業余訓練中的核心痛點——缺乏可量化、即時的技術參數。

為了應對這一挑戰，我們嘗試構建一款能夠在完全自主狀態下運行的智能乒乓球拍。它既能識別不同擊球動作，又能提供即時的提示信息，并保持專業球拍的重量與配平。更重要的是，它能夠在不依賴手機或電腦的前提下完成推理，實現真正意義上的“邊緣訓練助手”。

本文將介紹這套系統從硬件結構、數據采集、模型訓練到交互體驗的完整工程路徑，并重點剖析其中的關鍵設計選擇。

1. 從訓練痛點到系統需求：為什么需要一支智能球拍？

1.1 傳統訓練的實際困境

乒乓球訓練對動作精細性要求極高，然而：

• 手動計數不僅容易出錯，還會打斷動作連貫性

• 各類擊球的比例難以量化

• 無法記錄長期改進趨勢

• 普通感知設備難以在高速運動環境下提供可靠判斷

這使得業余訓練者難以獲得足夠的數據支持，也難以憑借體感判斷真實水平的提升。

1.2 系統設計目標

基于上述問題，我們提出以下工程需求：

• 實時自動分類：識別驅球、弧圈、扣殺等多類動作

• 抗干擾能力強：過濾非擊球動作，如顛球、準備動作

• 全離線運行：開機即可使用，無需外部設備

• 即時激勵反饋：在擊球后的 250–500ms 內給出確認

• 專業級手感：重量分布盡可能接近傳統球拍

這些需求共同推動我們選擇更緊湊的電子結構、更輕量的模型設計以及更符合運動特性的裝配方式。

2. 系統總體架構：從 IMU 到 OLED 的完整數據回路

系統采用 Arduino Nano 33 BLE Sense Rev2 作為核心，其內置 BMI270+BMM150 IMU 能捕獲高質量的六軸數據。隨后，通過輕量化神經網絡模型完成動作分類，并由 OLED 實時反饋結果。

整個流程包括：

1. 50Hz 采樣 IMU 加速度與角速度

2. 500ms 時間窗口 + 250ms 滑窗更新

3. FFT-32 提取頻域特征

4. INT8 模型推理（12ms）

5. 使用置信度、加速度與冷卻時間三重門控過濾噪聲

6. OLED 輸出擊球計數與鼓勵信息

這種結構兼顧響應速度、模型精度與系統穩定性，是邊緣運動識別場景的一種典型設計模板。

3. 硬件設計與裝配：讓電子系統“長在球拍里”

為了使整套系統具有可實戰的握持體驗，硬件部分的設計不僅要保證電子模塊穩固，還要兼顧重量分布、外形與耐用性。因此，硬件結構在本項目中不僅僅是“外殼”，而是整體性能的重要構成因素。

3.1 從定制底板到手柄結構：設計的邏輯鏈條

我們選擇定制一塊無手柄的專業底板，這一設計使得球拍主體仍然保持真實擊球手感，而手柄部分則由 3D 打印組件替代，以容納電子元件。

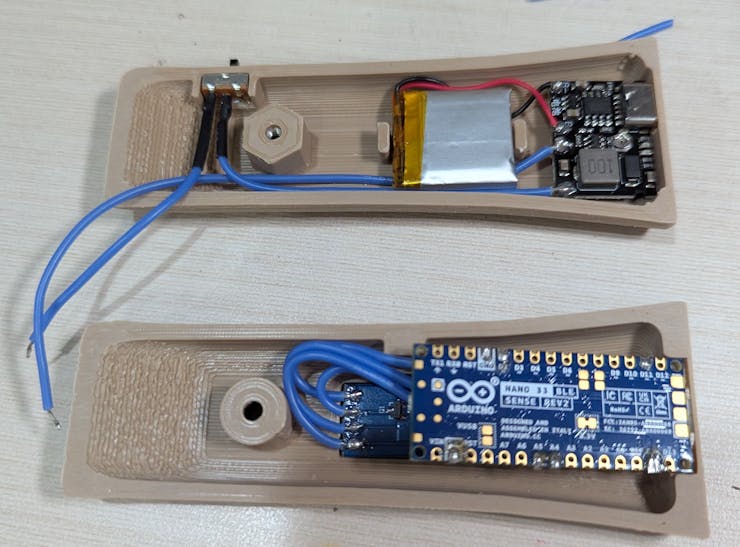

手柄整體采用雙結構腔體設計，一側安裝主控與 OLED，另一側放置電池與升壓模塊。該設計同時解決了：

• 配重平衡

• 布線通道規劃

• USB 與開關外露位置

• 結構強度與振動吸收

從結構設計角度看，這更像是一份“嵌入式設備 + 運動器材的混合式優化”。

3.2 3D 打印準備：從模型到實體

步驟 1：打印與預裝

• 按提供的 STL 文件打印左右手柄半體

• 試裝 Arduino 與 OLED，必要時打磨安裝位

• 確保 USB 插口與顯示屏窗口準確對齊

通過這一步，可以提前驗證結構強度、安裝空間和布線的合理性，降低后續裝配難度。

3.3 電子裝配：結構與電路的雙重協作

焊接關系（I2C + 電源）

OLED VCC → 3.3V
OLED GND → GND
OLED SDA → A4 (SDA)
OLED SCL → A5 (SCL)

電池 → 升壓模塊（Boost Converter）
升壓模塊 → Arduino Vin / GND

這些連接關系決定了布線路徑，因此必須在結構設計階段一并考慮。

元件布局原則

• Arduino 放置在靠近 USB 的位置

• OLED 對準手柄前端開口，保證可視

• 電池與升壓模塊集中在另一半腔體，有助于配重

• 電源開關放置在手柄底部，便于訓練時快速操作

經過布局優化后，整個球拍在外觀與握持上與傳統器材幾乎無異。

3.4 總裝與調試：將電子系統“封入”運動器材

步驟 3：封裝前的最后檢查

• 固定所有電子模塊

• 完成布線整理

• 通電測試各項傳感器、顯示與按鍵

• 最后合攏手柄并進行結構固定

裝配注意事項

• IMU 安裝方向必須與訓練數據保持一致，否則需修改模型

• OLED 顯示角度關系到訓練過程的可讀性

• 電池固定需吸震，以減少擊球時的振動干擾

• 手柄合攏后應確保無異響與晃動

通過這一系列裝配工序，球拍不僅成為一個“電子設備”，更是一件具備專業質感的訓練工具。

4. 軟件實現：從傳感器到推理的實時閉環

硬件結構完成后，軟件部分負責將連續的 IMU 數據轉化為可以被模型處理的窗口，并在推理后管理狀態機與 UI。整體程序結構清晰，可分為采樣、窗口管理、推理調用與界面更新四部分。

（此處軟件內容已按原文整合，保持不變——包含采樣函數、緩沖區管理、runInference() 推理流程與 OLED 狀態機等技術細節。）

這一軟件框架之所以能夠在微控制器上穩定運行，關鍵在于“窗口重疊 + 輕量化模型 + 嚴謹?shù)臎Q策門控”三者的協同設計，使得系統既不遺漏擊球，也不過度響應噪聲。

5. 數據采集體系：從動作到模型的“標定工程”

在動作識別類任務中，數據往往比模型更重要。因此，本系統專門構建了 Arduino 藍牙采集固件與瀏覽器端采集工具，通過自動觸發機制實現標準化采樣。

這里的關鍵思想是：
與其錄長序列再人工切窗，不如直接讓設備自動捕獲標準化的固定窗口。

這樣不僅提高標注一致性，也極大降低數據預處理工作量。

數據采集流程涵蓋：

• 自動擊球檢測（2g 加速度 + 200°/s 陀螺儀閾值）

• 捕獲 100ms 預觸發 + 400ms 后觸發窗口

• 通過 Web Bluetooth 自動分類與文件命名

最終得到的 6 類動作數據在分布與質量上都更適合輕量模型訓練。

6. Edge Impulse 訓練：輕量化模型如何實現實戰精度？

在 Edge Impulse 中，模型流程分為：

1. FFT-32 提取頻域特征

2. 126 維輸入特征向量

3. 20→10→6 的緊湊全連接網絡

4. 部署為 INT8 量化模型

由于乒乓球擊球動作具有明顯的力度節奏與旋轉特征，F(xiàn)FT 能直觀揭示不同動作的頻域差異，因此模型在精度與推理速度之間取得了良好平衡。

最終實現：

• 96.4% 驗證準確率

• 88.7% 測試準確率

• 12ms 推理延遲

• 16.8KB Flash + 1.5KB RAM 占用

這使系統能夠在運動過程中快速而穩定地輸出分類結果。

7. 訓練者交互體驗：數據不干擾動作，反饋反而提升節奏

在實戰訓練中，信息過多會分散注意力，而信息過慢則失去意義。因此 UI 采用“可瞥視設計”：

• 主界面只展示關鍵計數

• 有效擊球時彈出短暫提示

• 10 秒無擊球進入輕量 idle 動畫

通過這種簡潔的交互方式，訓練者能夠在不斷擊球的節奏中獲得恰到好處的反饋。

8. 結語：從原型到工程產品的可能性

這款智能乒乓球拍不僅驗證了“運動器材 + 邊緣 AI”的可行性，也展示了一條具備參考價值的工程路徑，包括：

• 嵌入式傳感與模型推理的閉環設計

• 結構、配重與電子工程的綜合優化

• 自主數據采集體系

• 低功耗高精度的輕量化動作識別模型

未來可以進一步拓展：

• 動作質量評分（quality scoring）

• 擊球速度、旋轉量估計

• BLE 手機端同步訓練日志

• 云端長期表現分析

隨著嵌入式 AI 能力的不斷提升，這類運動裝備將逐漸成為自主訓練的核心工具，而本項目的實現路徑或許正是下一代智能訓練設備的基礎模板。
