我們日常工作生活所使用的市電220V的波形為頻率50HZ的正弦曲線。分為正半周期和負半周期，正半周與負半周之間的交匯點既無電壓也無電流稱為過0點。

雙向可控硅有三個引腳，分別為：A1、A2、G（門極）。A1、A2的導通需要G（門極）閾值電壓觸發，導通后即使撤掉G（門極）閾值電壓，A1、A2仍維持導通，直至A1、A2兩端電壓出現過0點才變為截止狀態。截止后要想導通需要重新G（門極）閾值電壓觸發。

圖示的電路中，S 和RP為帶開關功能的可調電位器。

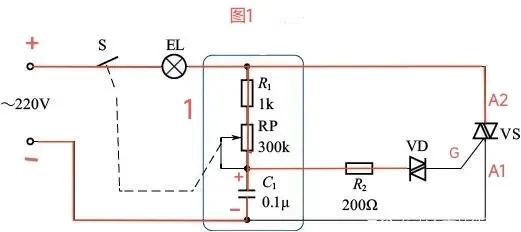

1. 當上電打開開關，假設為市電220V的正半周期即上正下負。電流經開關S、燈泡后，分為兩路，一路加在雙向可控硅VS的A2端，此時雙向可控硅的A2、A1間呈截止狀態；另一路經R1、RP、C1回到電源負極構成電流回路給C1電容充電，充電的快慢取決于可變電位器旋停的阻值大小，阻值越小電容上充得的電壓上升越快，充到VD雙向觸發二極管導通閾值電壓用時越短；阻值越大電容上充得的電壓上升越慢，充到VD雙向觸發二極管導通閾值電壓用時越長。

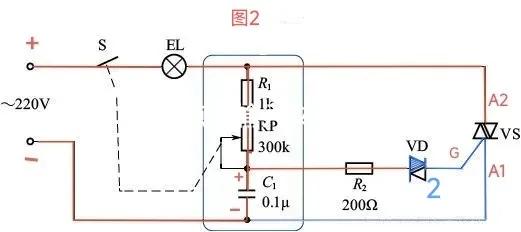

2. 當C1上充得VD雙向觸發二極管閾值電壓后，VD雙向觸發二極管導通，C1上的電壓通過R2、VD雙向觸發二極管加到VS雙向可控硅的G極，再到A1端回到電容C1負極構成電流回路，觸發VS雙向可控硅的A2、A1端導通。

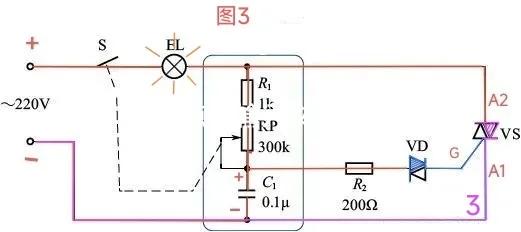

3. VS雙向可控硅的A2、A1端導通后，220V的正通過開關S、燈泡、VS回到220V的負形成燈泡供電電流回路，燈泡點亮發光至A2、A1端導通電壓過0點。同時，C1上的電壓通過R2、VD雙向觸發二極管、VS雙向可控硅的G極、A1、電容負極持續放電，至放電完成。

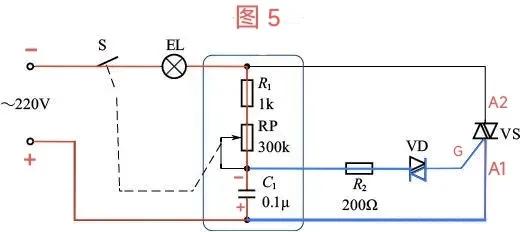

過0點后，進入220V的負半周，負半周為圖示中的上負下正。電流分兩路，其中一路加在VS雙向可控硅的A1端，此時，VS雙向可控硅處于截止狀態；另一路經電容C1、RP、R1、燈泡、開關S回到220V的電源負構成電流回路，給C1電容充電，C1上充得下正上負的電壓。

當C1上充得的電壓達到VD雙向觸發二極管導通閾值電壓，VD雙向觸發二極管導通；C1上的電壓經R2、VD加在VS的G極，并形成電流回路，觸發VS雙向可控硅VS雙向可控硅的A1、A2端導通。

VS雙向可控硅的A1、A2端導通后，220V經VS雙向可控硅的A1、A2端、燈泡、開關S形成供電電流回路，為燈泡供電燈泡再次亮起，由于頻率50HZ，人眼無法發覺正負半周間燈泡熄滅。同時，C1上的電壓通過A1、VS雙向可控硅的G極、VD雙向觸發二極管、R2、電容負極持續放電，至放電完成。

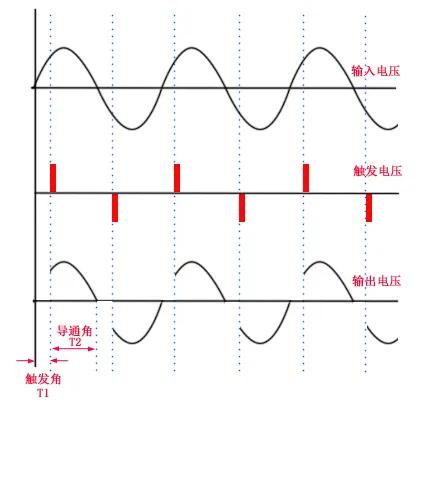

燈泡的亮度與導通角大小有關，C1上充得VD雙向觸發二極管導通閾值電壓所用時間越長（T1）,導通角剩下的就越少（T2）；C1上充得VD雙向觸發二極管導通閾值電壓所用時間越短（T1）,導通角剩下的就越大（T2）因為頻率固定，周期時間為頻率的倒數，220v市電的周期時間為1/50秒。

導通角的大小決定輸出電壓高低，最終決定燈泡的亮度。

RP電位器阻值減小，C1上充得電壓上升快，上升到閾值電壓時間短，導通角大，輸出電壓升高，燈泡變亮。

RP電位器阻值變大，C1上充得電壓上升慢，上升到閾值電壓所用時間長，導通角變小，輸出電壓降低，燈泡變暗。
