一、系統結構示意（文字版，可直接配合制圖）

1. 分層控制總體架構

Bolt 采用典型的“非實時計算 + 實時控制 + 功率執行”分層設計，其核心思想是：
Linux 側負責算法與系統調度，MCU 側負責確定性實時控制，電機驅動器負責高頻閉環。

結構層級說明如下：

• ROS2 算法與應用層

• 遙操作（Teleop）

• 步態規劃（Gait Planning）

• 逆運動學（IK Solver）

• 環境與定位傳感節點（氣體、溫濕度、氧氣、VOC、IMU、相機、雷達等）

• 數據回傳與監控

• 高層控制層：Raspberry Pi

• 運行 ROS2 Humble

• 計算足端軌跡與關節目標（角度/速度）

• 傳感器數據融合

• 無線通信與遠程控制

• 不直接驅動電機，僅輸出結構化運動指令

• 實時控制層：Teensy 4.1

• 固定頻率執行控制循環

• 接收關節目標并施加安全約束

• 統一管理 12 個關節的控制邏輯

• 通過 CAN 總線與電機驅動器通信

• 電機控制層：MKS ODrive Mini

• BLDC FOC 控制

• 電流/速度/位置閉環

• 編碼器反饋

• 多軸并行、確定性執行

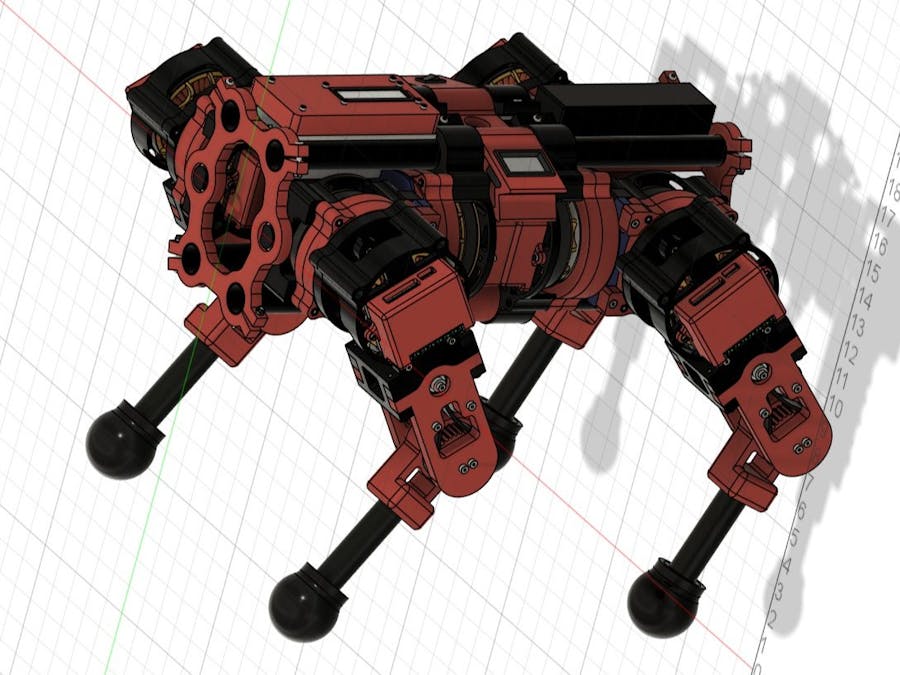

• 執行機構層

• 12 × BLDC 電機

• 9:1 減速箱

• 四條腿，每腿三自由度（Abduction / Hip / Knee）

2. 模塊化載荷與任務閉環

Bolt 并非單一運動平臺，而是“移動偵察系統”：

• 機動能力：由四足結構 + 實時控制保障穩定站立、行走與跨障。

• 信息采集：ROS2 傳感節點實時發布?xì)怏w濃度、環境參數、視覺/深度等數據。

• 決策支持：操作端可實時監控環境風險，在異常情況下觸發告警或停機。

二、實時控制代碼核心解析（Teensy 側）

Bolt 的 Teensy 程序是整個系統的“實時中樞”。其設計重點不在于復雜算法，而在于 穩定、可控、易擴展。

1. 模塊化對象設計

代碼在初始化階段即完成關鍵功能模塊的封裝：

• CAN 與 ODrive 控制對象
  統一管理 12 個電機軸，通過 CAN 總線發送位置/模式指令。

• 遙控接收模塊（RC Receiver）
  將多通道 PWM 信號映射為行走、轉向、模式切換等控制輸入。

• LCD 本地交互模塊
  提供模式選擇、校準提示與狀態確認，避免誤操作。

• 逆運動學模塊（IK）
  根據腿部幾何參數，將足端 (x, y, z) 坐標轉換為關節角度。

工程意義：
Teensy 主循環只做調度與安全控制，而非混雜通信、UI 與數學計算，結構清晰，便于后期維護。

2. 標定數據：offset 與 dir 的關鍵作用

每條腿、每個關節都存在機械與裝配差異。代碼通過兩組數組解決這一現實問題：

• offset（關節零位偏置）

• 將理論關節角對齊到實際機械零位。

• 不同腿、不同關節可獨立配置。

• dir（方向系數 ±1）

• 統一不同電機安裝方向?qū)е碌恼?fù)號差異。

• 確保“同一動作指令”在四條腿上語義一致。

結論：
這兩張表是四足機器人“能否穩定站起來”的關鍵，比算法本身更重要。

3. 從足端坐標到電機位置：核心控制鏈

實時控制的核心邏輯可概括為四步：

1. 逆運動學計算
   輸入足端坐標，得到每個關節的理論角度。

2. 零位與方向修正
   使用 offset 與 dir 將理論角度映射到實際機械坐標系。

3. 單位換算

• 角度 → 轉數

• 乘以減速比（9:1）

• 得到電機軸的目標位置

4. 下發至 ODrive

• 每條腿 3 個軸

• 總計 12 軸并行更新

這種設計使得：

• 上層算法只關心“腿往哪放”；

• 下層驅動只關心“電機轉多少”。

4. 步態生成方式：關鍵幀序列法

當前實現采用 足端關鍵幀 + 時間延遲 的方式生成步態：

• 抬腳 → 前擺 → 落腳 → 重心轉移

• 通過多次調用位置更新函數并插入延時實現節律

• 支持前進、后退、左右平移與組合動作

工程評價：

• 優點：

• 邏輯直觀

• 便于調試與標定

• 適合原型驗證階段

• 局限：

• 依賴延時函數，占用主循環

• 難以擴展到高速或復雜地形

5. 遙控與狀態機設計：面向真實場景的安全邏輯

程序并未直接“通電即動”，而是引入明確的狀態機：

• 待機狀態：僅顯示信息，不使能電機

• 模式選擇：通過遙控通道切換功能

• 確認機制：短按切換、長按確認

• 分腿校準：每次只校準一條腿，降低風險

這種設計顯著降低了在狹小空間或調試階段的誤操作風險，是工程化實現的重要體現。

6. Teleop（遙操作）模式的初始化邏輯

在進入行走前，程序會：

1. 依次使能 12 個電機軸

2. 統一配置控制模式（位置/速度環）

3. 按關節類型設置參數（而非逐軸單獨調參）

4. 進入持續遙控循環，根據搖桿實時觸發步態

這種“集中初始化 + 統一參數模板”的方式，大幅提升了系統一致性和可維護性。

三、工程總結

Bolt 的價值并不只在于“四足會走”，而在于其 清晰的系統分層、務實的實時控制策略以及面向真實應用的安全設計：

• Raspberry Pi 專注算法與通信

• Teensy 專注確定性控制

• ODrive 專注高性能電機閉環

• 標定與狀態機保障系統可控

這一架構為后續引入力控、更高級步態規劃或?qū)W習算法打下了扎實基礎，也具備向工業級應用演進的潛力。
