一、基礎概念：什么是MEMS開關麥？

1. 什么是開關麥（Switching Microphone）？ MS2202AB-M15 是一款電容式 MEMS 氣流壓力開關傳感器。

• 功能定義： 它不輸出連續的氣壓數值，而是提供一個簡單的“決策信號”（是/否、開/關）。

• 工作機制： 基于微機電系統（MEMS）技術，利用氣流引起的微米級薄膜形變導致電容變化，通過內部 ASIC 芯片監測，當壓力達到預設閾值（Set Point）時，輸出開關信號（如電平翻轉）。

2. 關鍵技術名詞解釋

• MEMS (微機電系統)： 將微機械結構（傳感器）、微執行器及信號處理電路集成在單塊硅芯片上的微型系統。

• 電容式 (Capacitive)： 傳感原理。通過檢測極板間電容的變化來感知物理量，而非電阻或熱學變化。

二、 核心工作原理

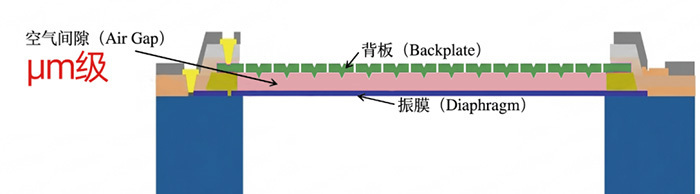

1. 物理結構（三要素） MEMS芯片內部包含一個可變電容器結構：

• 振膜 (Diaphragm/可動電極)： 納米極薄的硅膜，隨壓力自由振動。

• 背板 (Backplate/固定電極)： 剛性多孔硅板，允許聲波/氣流通過。

• 空氣間隙 (Air Gap)： 振膜與背板之間的微米級空隙。

2. 工作流程（物理-機械-電學轉換）

1. 感壓： 氣流壓力使 MEMS 膜片產生形變，改變空氣間隙，從而改變電容值。

2. 比較： 內部 ASIC 芯片讀取電容變化，并將其與預設的壓力閾值進行比較。

3. 判決與執行：

• 若壓力 > 設定值：輸出狀態翻轉（例如：低電平 →→ 高電平）。

• 若壓力 < 設定值：輸出狀態恢復（例如：高電平 →→ 低電平）。

3. 與傳統傳感器的區別

三、MS2202AB-M15 性能特點與優勢

該型號采用 2.7 x 1.8 mm 封裝，專為解決傳統方案痛點而設計。

1. 高可靠性 ASIC 設計

• 徹底解決 MCU 方案常見的死機現象。

• 解決了因電壓低于臨界值導致的芯片無法復位問題。

2. 核心性能優勢

• 高防油/防腐蝕： 相比駐極體傳感器，能更好抵抗煙油酸性物質揮發，壽命更長。

• 耐高溫 SMT： 可承受 260℃ 高溫自動化回流焊，生產效率極高。

• 高一致性與穩定性： MEMS 工藝保證了比駐極體更高的產品集中度，提升用戶口感一致性。

• 極速響應與低滯后： 硬件比較速度遠快于 MCU 的“采樣-計算”流程；開關動作點重復性好。

• 安全機制：

• 防自燃： 智能電容變化判別，容錯率高，帶防自啟自檢機制。

• 低溫漂： 對溫度變化不敏感，優于壓阻式方案。

• 超時保護： 內部強制最長吸煙時間，增加安全性。

• 系統簡化： 省去 MCU 的 ADC 和判斷邏輯，直接輸出數字邏輯信號，降低開發難度與外圍成本。

四、 工程應用指南與注意事項

雖然 MS2202AB-M15 性能優越，但由于 MEMS 的精密性，在工程設計與生產中需嚴格遵守以下規范：

1. PCB 設計與布局

• 熱源隔離： 布局應遠離發熱絲、MOS 管，防止高溫導致 ASIC 誤判。

• 開孔設計： 底部 PCB 開孔尺寸建議 0.4mm，做無銅孔。

• 阻焊設計： 建議孔的上下兩層綠油開窗，防止印綠油時偏置堵孔。

• 電路防護： 建議在 OUTPUT 端并聯一個 10k~100k 的下拉電阻到地。防止 SMT 貼片時 GND 虛焊導致端口浮空自動輸出。

2. SMT 組裝與生產

• 錫膏選擇： 若組裝成 $\Phi$6.0 咪頭，請使用復位 PCB 并配合 3.0 銀錫膏。

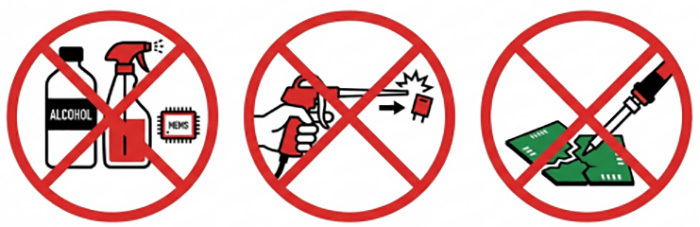

• 禁止操作：

• 禁止使用洗板水或酒精清洗（液體會破壞 MEMS 結構）。

• 禁止使用氣槍對著進氣孔除塵（強氣流會擊穿振膜）。

• 禁止使用沖落的 PCB 板材（防止虛焊）。

• 防油加強： 建議在 2718 封裝焊盤底部四周點膠，或外圍增加金屬外殼，增強密封防油性能。

3. 結構與氣道設計

• 氣密性： 必須確保進氣通道通暢且無泄漏，防止漏油直接進入開關麥內部。

• 特殊場景： 針對密閉氣道產品（僅吸嘴和進氣口兩通道），當塞入防漏油塞且底部進氣關閉時，首次開機的相對復位時間會較長，屬正常物理現象。

4. 常見挑戰與應對

• 靜電防護 (ESD)： MEMS 芯片極脆弱，全流程需嚴格防靜電。

• 應力保護： 安裝時嚴禁對封裝施加過大機械應力。

• 非線性補償： 雖然電容與間距成反比導致非線性，但內部 ASIC 已完成線性化補償，用戶無需處理。

總結： MS2202AB-M15 利用先進的 MEMS 技術，將復雜的壓力檢測簡化為可靠的“開/關”信號。在正確處理 PCB 布局與生產防護的前提下，它能為緊湊型霧化器提供比傳統駐極體更耐用、更安全、一致性更好的吸氣檢測方案。
