如果你設計的是以太網供電（PoE）或數據線供電（PoDL），這些系統可以直接連接到傳統的電話服務（POTS）技術。盡管POTS和PoE/PoDL系統之間出現了多項創新，但POTS是19世紀末至20世紀末用于“家用電話”的固定電話服務。由于許多工程師已經有一段時間沒有考慮過POTS技術，回顧一下為何電路保護在PoE和PoDL設計中依然是高優先級的，是值得的。
在某種程度上，POTS可以被視為最早為不使用傳統交流電的設備供電的系統之一。簡單介紹一下POTS的歷史，電話線使用了一對導線，稱為“尖端和環線”，通常在兩根導線之間保持?48伏直流電。
電話線上存在的?48伏直流電壓是為了防止連接中央局（CO）和用戶的銅線腐蝕，并支持電話功能。在這?48伏直流電之上疊加了一個“高頻”交流語音信號，連接兩個用戶。或者用通俗的話說，就是兩個朋友之間的電話。
正如POTS通過單一對線纜同時提供電力和通信，PoE和PoDL將這一概念延伸到了數字時代。PoE使網絡電纜能夠同時傳輸數據和電力，連接到IP攝像頭、無線接入點和VoIP電話等設備，從而消除了對獨立電源的需求。
而PoDL則采用了類似的方法，但它專為使用單對以太網（SPE）的汽車和工業應用設計。PoDL通過一對雙絞線傳輸功率和高速數據，非常適合緊湊且對功率敏感的環境。
但通過同一物理介質傳輸電力和數據的便利性也帶來了關鍵的工程挑戰：保護。正如早期電話系統需要考慮閃電擊中、線路故障和信號完整性等問題，現代PoE和PoDL系統也必須包含保護敏感電子設備免受潛在電氣危害的組件。
這些危害包括浪涌事件、靜電放電（ESD）以及過流情況——任何一種都可能損壞連接設備或中斷數據通信。在可靠性不可談判的環境中，如工業自動化、汽車網絡或安全基礎設施，強大的保護機制至關重要。
設計PoE和PoDL的有效保護需要謹慎權衡。保護元件必須在不引入噪聲或阻抗的情況下，能夠屏蔽電氣故障，避免干擾高速數據傳輸。從電力源設備（PSE）到供電設備（PD），實施適當的安全措施對于確保系統的長期完整性至關重要。
讓我們探討PoE和PoDL系統中使用的關鍵防護策略和組件——以及為何正確作它們與它們提供的性能和數據同樣重要。
PoE和PoDL的基本功率傳輸特性
在深入探討PoDL和PoE系統需要注意的保護問題之前，先概述每種電力傳輸方式的基本原理。這兩種技術基于通過同一物理介質傳輸電力和數據的理念，但在電壓水平、功率容量和布線基礎設施等關鍵方面存在差異。這些差異直接影響了它們應如何被保護。
PoE常被部署在企業和消費環境中，為無線接入點、VoIP電話和安全攝像頭等設備供電。它通常在44至57伏之間的電壓水平工作，較新的實現如IEEE 802.3bt（PoE++）標準可從電源輸出高達90瓦的功率。
更高的功率容量使PoE能夠支持更高要求的設備，包括高分辨率攝像頭和智能建筑基礎設施。內置的分類和協商協議有助于確保電力安全且適當地根據接收設備的需求傳遞。
相比之下，PoDL則面向更專業的應用場景——尤其是在汽車和工業領域——空間、重量和能效都至關重要。PoDL系統以較低電壓供電，通常在12至58伏之間，針對傳感器、執行器和控制模塊等低功率設備進行了優化。
IEEE 802.3cg 標準要求最大功率輸出為 52 瓦。這里的重點不是純粹的動力，而是提供恰到好處的能量，以支持在緊湊且有時嚴苛的環境中可靠運行。不過，隨著汽車領域趨向分區控制，這一情況可能會改變;可能需要更高的功耗（超過52瓦）PoDL。

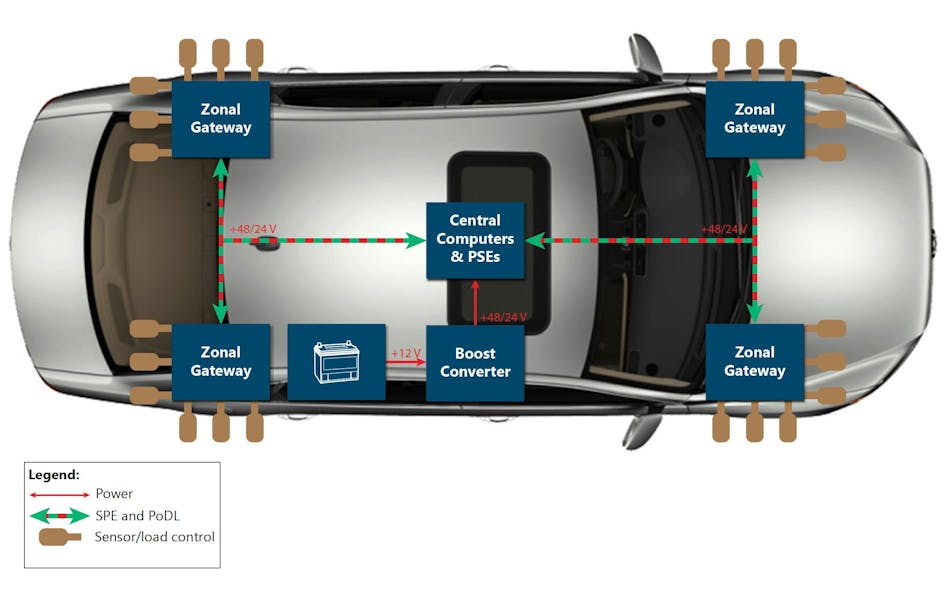

以下展示一個采用單對以太網和PoDL實現的區域架構示例。
這些差異也反映在每個系統使用的布線基礎設施上。PoE依賴標準以太網線纜，最常見的是包含四對雙絞線的Cat5e或Cat6。
根據標準和配置，電源可能通過這兩對或全部四對線路供電，連接通過熟悉的RJ45連接器完成。這使得PoE易于整合到現有網絡基礎設施中，非常適合注重安裝速度和靈活性的部署。
然而，PoDL使用SPE電纜，這大大減少了電纜的尺寸和重量。這在布線空間有限且需要盡量減少線束復雜度的汽車和工業環境中尤為有利。PoDL應用中使用的連接器專為耐用性和可靠性設計，通常設計以承受振動、潮濕和極端溫度——這些在企業PoE環境中通常不會出現。

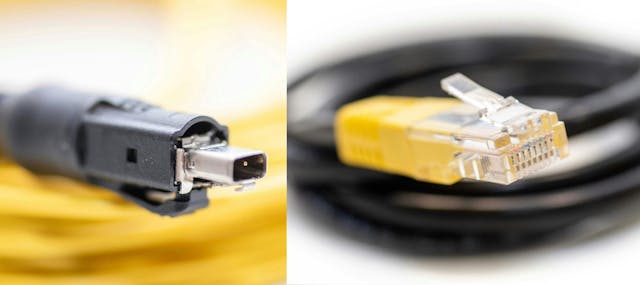

左側顯示SPE連接器，右側顯示標準以太網RJ45連接器。
了解這些功率水平、電纜和工作環境的基礎差異，是評估保護需求時的基礎。PoE和PoDL系統面臨的電氣風險、故障場景和環境壓力差異很大，保護策略必須針對系統量身定制，以確保系統安全、可靠性和合規性。
PoE和PoDL：不同的功率特性，相似的保護方案
盡管PoE和PoDL在電壓水平、功率容量和布線基礎設施上存在差異，但兩者仍依賴一套共同的核心保護原則。通過同一介質傳輸電力和數據存在固有的電氣風險。因此，這兩種技術都采用了精心設計的機制和設備，以確保在不同環境中安全可靠地運行。
一個關鍵的相似點是初步檢測和分類過程。在施加任何電力之前，PoE和PoDL系統都會進行設備檢測，以驗證連接設備是否兼容并具備供電能力。這種握手防止電力被輸送到不合規或敏感的設備。
檢測后，分級階段確定連接設備的功率需求。因此，系統只能提供必要的電流，既能效又保證設備安全。
兩種技術共享的保護主要針對物理過電流和過電壓保護裝置。過流保護是限制電纜上電流的必要條件，以防止過熱、潛在火災隱患或連接設備損壞。這通常使用傳統熔斷器或聚合物PTC可復位熔斷器實現。
過壓保護對于保持系統可靠性也至關重要。電纜長度較長且可能有人接觸時，會引發來自閃電或靜電放電（ESD）等固有電壓瞬變。
常用以防止過壓事件的設備包括瞬態電壓抑制（TVS）二極管、氣體放電管（GDT）和壓敏電阻。這些裝置要么將多余能量從子系統夾持或撬棍中剝離，寄生電容和工作電壓水平各異。
無論是過電流還是過壓元件，PoDL和PoE都利用這兩種方式，為電源連接的兩側提供極佳的保護。

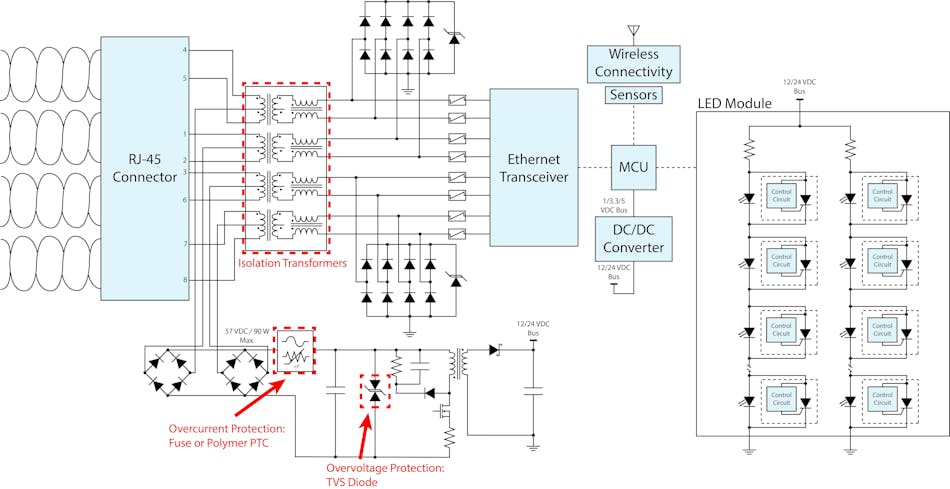

PoE可用于供電照明系統，這些照明系統在PoE架構中作為供電設備（PD）。
最后，電氣隔離在維護系統完整性中起著關鍵作用。這兩種技術通常都集成變壓器或電容器，將電源與供電設備分離。這不僅有助于防止接地環路和不必要的電流路徑，還能保護敏感設備免受連接兩端可能發生的電壓尖峰或浪涌的影響。
通過實施這些共享保護策略——檢測、分類、過電流和過電壓保護以及電氣隔離——工程師能夠維護PoE和PoDL設計中關于安全、可靠性和合規性的目標，無論它們的應用領域差異巨大。
PoE和PoDL有獨特的保護要求嗎？
雖然PoE和PoDL共享許多基礎保護機制，如檢測、過電流和過電壓保護以及電氣隔離，但它們在預期應用場景上的差異導致了不同的保護需求。這些差異主要源于各自系統運行的環境，以及對性能、耐用性和安全的不同要求。
關鍵區別在于各項技術的物理和電氣環境。PoE系統通常部署在受控的室內環境，如辦公室、學校或數據中心，這些環境的溫度、濕度和電氣噪聲相對穩定。因此，PoE中的保護機制可以更多地關注網絡標準的合規性和基本的電氣安全。
相比之下，PoDL專為嚴苛且常常不可預測的環境設計，如汽車、工業和戶外應用。這些設置使設備暴露于極端溫度、振動、濕氣和電磁干擾。因此，PoDL系統需要更強的環境和電氣應力防護，包括先進的電磁干擾屏蔽和熱管理解決方案，以確保性能和可靠性的一致性。
這種環境對比也延伸到浪涌和瞬態保護。PoE通常要求IEC 61000定義的基本浪涌保護，這對于室內安裝已足夠。然而，PoDL系統必須滿足更嚴格的汽車和工業標準，如ISO 7637-2和ISO 16750-2的負載傾卸波形。這些標準要求增強的保護電路，能夠承受高能脈沖和重復瞬態而不影響性能。

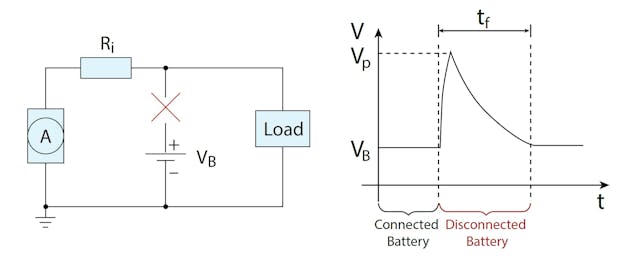

圖中展示了負載卸載的電路和波形示例，當車輛電池被發電機充電時突然斷開時發生。
最后，連接器安全反映了每個系統的不同需求。PoE使用標準RJ45連接器，具有固有隔離功能，非常適合干凈的室內安裝。這些連接器被廣泛采用，內置防止錯誤插入和電氣故障的保護。
然而，PoDL可能會使用更專業的連接器，這些連接器必須符合嚴格的汽車或工業標準。這些連接器通常需要額外的防護，防止濕氣滲入、振動、電弧和污染，確保即使在最嚴苛的條件下也能保持長期可靠性。
簡而言之，雖然PoE和PoDL的保護策略基于相似的原則，但由于不同的運營環境和性能期望，具體實現存在顯著差異。理解這些差異對于設計不僅功能齊全，而且在整個生命周期中安全可靠的系統至關重要。
數字集成的PoE和PoDL系統應對復雜性
回顧數字集成、具電力感知的PoE和PoDL系統的演變，可以明顯看到，雖然通過通信線路供電的概念并不新鮮，但現代系統的復雜性及其所承擔的要求卻大幅增加。
從基礎的檢測、過電流和過壓保護，到不同的測試波形和環境屏蔽，PoE和PoDL各自有獨特的作需求，需要量身定制的解決方案。但他們始終因共同的工程目標而團結在一起：實現安全、可靠和高效的連接。
隨著以太網擴展到新領域，深入工業自動化、汽車平臺和智能基礎設施，理解和實施強健的電路保護策略的重要性只會日益增長。無論你是在設計安全的辦公網絡還是堅固的車載系統，這里探討的原則都是構建持久系統的基礎。
最終，通過認識到這些技術不斷演變的保護需求，工程師和系統設計師能夠更好地構建下一代智能、具備電力感知的網絡。這些新網絡被期望像POTS曾經那樣，在幕后默默為我們的世界供能，同時保持我們的連接。
