植物環境監測器
加入技術交流群
這個 Pocket Beagle 設備測量并顯示你的室內植物正在茁壯成長或勉強存活的環境條件。
故事
背景故事
這個項目是為萊斯大學（Rice University）的 EDES 301：實用電氣工程導論 課程開發的。
如這篇帖子所述，我設計并制作了一個基于 PocketBeagle 的植物環境監測器，它測量土壤濕度和溫度等環境條件，在 LCD 屏幕上顯示它們，并通過 LED 提供視覺反饋。該系統旨在幫助防止常見的植物養護錯誤，例如過度澆水或疏于照料——而我過去確實犯過這些錯誤。我想找到一種方法，在植物枯萎死亡之前，跟蹤并改善我的植物所處的環境條件。
設備概述
這是一個嵌入式系統，旨在通過持續監測環境條件來幫助用戶保持室內植物健康。該設備使用 PocketBeagle 微控制器測量土壤濕度和溫度，在 LCD 屏幕上顯示實時數據，并通過 LED 提供視覺反饋。一個由按鈕控制的界面允許用戶循環切換顯示模式。該設備支持自動啟動（auto-boot），并被設計為嵌入式系統與電氣工程概念的一個實用且簡單的應用。
在我的系統中，土壤濕度以百分比測量，我將這個條件劃分為四個類別：土壤濕（≥70%）、最佳（40–69%）、干燥（20–39%）以及非常干燥（<20%）。溫度以攝氏度監測，以確保安全的工作條件并提供環境背景，幫助我理解熱量如何影響土壤干燥/植物健康。
硬件

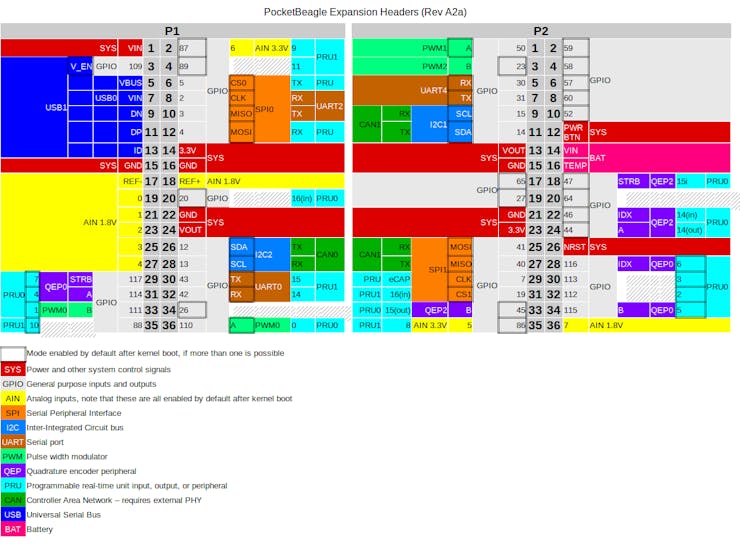

在我的項目中，我使用 PocketBeagle 作為微控制器。下面是它的引腳圖。

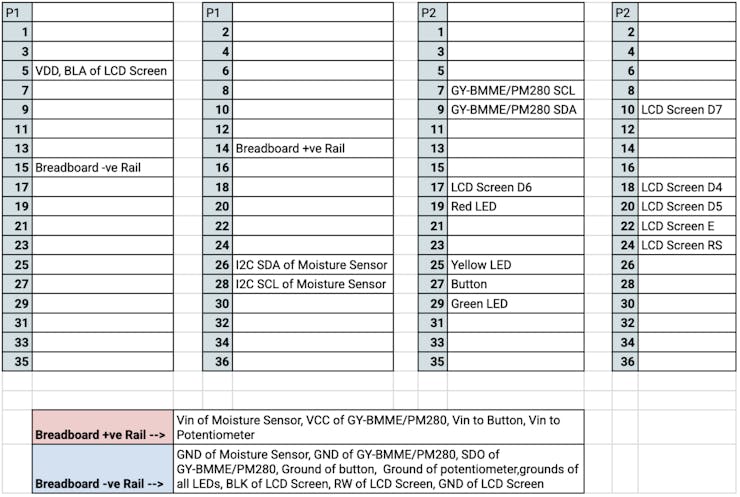

所有 PocketBeagle 引腳（P1 和 P2）到組件引腳（組件上的引腳或面包板上的引腳）的對應關系如下所示，便于參考。這些引腳是在我測試系統時，根據 PocketBeagle 哪些引腳有響應而決定的。
我開始這個項目時，首先將 PB（P1_14）的 3.3 V 連接到我的面包板正電源軌。我也將 PB（P1_15）的 GND 連接到負電源軌。這樣所有傳感器、LED、按鈕、電位器和其他組件就可以共享公共地，并且都能獲得 3.3 V 供電。
LCD 屏幕（HD44780，16x2）
我按照?qǐng)D 2 所示的連接方式將 LCD 屏幕連接到 PB。我使用 GPIO 引腳以 4 位模式接線：RS、Enable（E）以及數據線（D4-D7）連接到 PB GPIO（P2_24、P2_22、P2_18、P2_20、P2_17、P2_10）。然后我將 BLK、RW 和地引腳連接到地（面包板地軌）。在 VO 引腳上使用一個電位器來控制對比度。LCD 屏幕本身（VDD）使用 5 V 供電（USB 的 5 V，P1_5）。此外，背光（BLA）通過一個 220 歐姆電阻連接到 5 V。

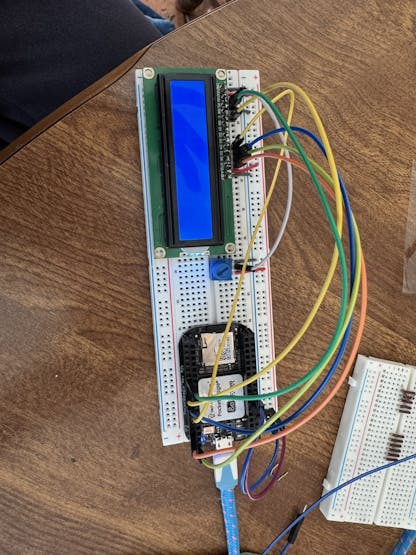

我使用一個電位器作為分壓器來控制 LCD 對比度，中間引腳連接到 LCD 的 VO 引腳，一側接 3.3 V，另一側接地。然后在 LCD 由我的電腦供電的情況下，通過旋轉電位器手動調整對比度。接線方式類似于下面的圖 3（注意：由于初步引腳連接沒有響應，后續迭代中接線發生了變化，不過該圖用于視覺輔助）。
土壤濕度傳感器（STEMMA I2C）

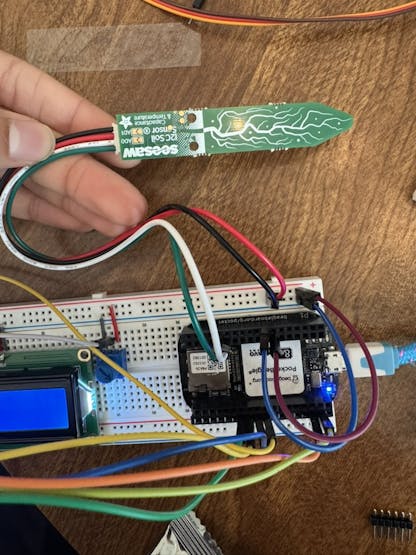

參考圖 2 并使用隨附的 JST PH 2mm 4 針轉公排線纜，我將傳感器 SDA 連接到 P1_26，將 SCL 連接到 P1_28。GND 連接到地，VIN 連接到 3.3 V 電源軌。這些連接可在下面的圖 4 中看到。
該土壤濕度傳感器在我的設備中通過 PB 上的 I2C 總線 2（地址 0x36）進行通信。
溫度傳感器（BMP280）
使用公對公跳線，我將 SDA 連接到 P2_11，將 SCL 連接到 P2_09，將 GND 和 SDO 連接到地，將 VCC 連接到 3.3 V。該溫度傳感器通過 I2C 總線 1（地址 0x76）通信。我原本打算使用 BME280 溫濕度傳感器，但在我燒壞原來的 BME280 之后，BMP280（溫度和氣壓）是唯一可用的傳感器。
LEDs

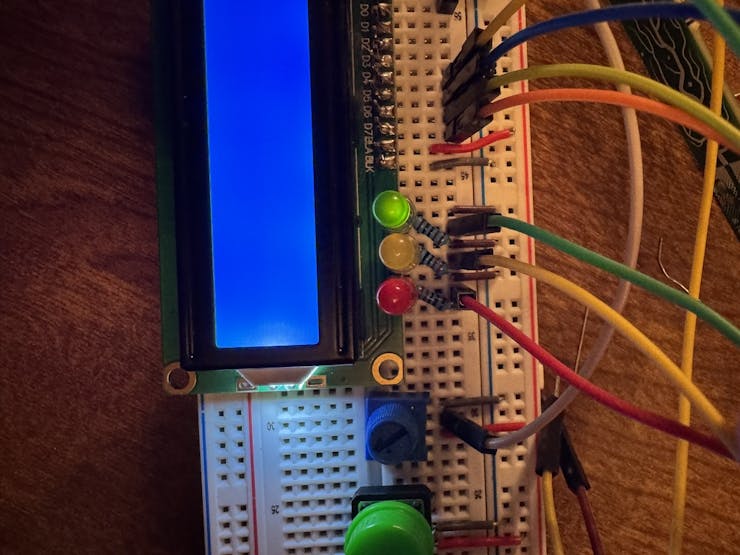

每個 LED 的陽極（長腳）串聯一個 220 歐姆電阻。然后從電阻出發，紅色 LED 連接到 P2_19，黃色 LED 連接到 P2_25，綠色 LED 連接到 P2_29。LED 的陰極（短腳）接地。接線在下面的圖 5 中示意。
按鈕
使用公對公跳線，我以一個下拉（pull-down）配置連接了一個瞬時按鍵。按鈕的一端連接到 P2_27（GPIO 輸入），另一端連接到 3.3 V 電源軌。同一個 GPIO 節點（P2_27）通過一個 10K 歐姆下拉電阻連接到地，以確保按鈕未按下時為一個確定的 LOW 狀態。按下按鈕時，按鈕將 P2_27 拉為 HIGH，使 PocketBeagle 能夠檢測到一個干凈的上升沿輸入用于屏幕切換。
代碼
為了使系統具備功能，我為 LCD、土壤濕度傳感器、BMP280、LED 和按鈕編寫了 python 驅動。一個主驅動隨后讀取土壤濕度，計算狀態 + 干燥等級（使用簡單計算器），更新 LED（基于濕度），讀取溫度并更新 LCD 屏幕。按鈕代碼用于允許在 4 個顯示屏之間切換/循環：
屏幕 0 - 顯示土壤濕度百分比和整體狀態。
屏幕 1 - 顯示簡化的干燥等級和狀態。
屏幕 2 - 提供一個簡短的項目標題和提示用戶按鍵進入下一屏。
屏幕 3 - 顯示溫度以及土壤濕度，用于組合監測。
我首先使用一個自定義的 configure_pins.sh 腳本來配置 PocketBeagle 引腳，在啟動時將所有 GPIO、I2C 和外設引腳設置到正確模式。然后我創建了一個 run.sh 腳本，它切換到項目目錄，運行引腳配置，等待電源和 I2C 設備穩定，然后啟動主 python 程序。最后，我通過創建一個 systemd 服務來啟用自動啟動，該服務在啟動時調用 run.sh，確保植物監測器在 PocketBeagle 上電（使用 5 伏 USB 充電適配器）時自動運行，而無需連接電腦。或者，你也可以使用日志和一個 cronlog 文件來設置自動啟動，并使用命令 sudo crontab -e 來編輯 cron。
實現
只需通過 Micro USB 轉 USB-A 線纜和 5 伏 USB 充電適配器將 PocketBeagle 連接到 5V 為設備供電。30 秒后，設備將啟動并如下面的視頻所示運行。
未來工作
還有很大的改進空間，包括修復 LCD 的電氣穩定性和初始化，以消除長時間運行后偶爾出現的顯示故障。我還想增加一個搖桿輸入來替代單個按鈕，使在不同屏幕之間的導航更平滑、更直觀。擴展傳感器套件以包括濕度、環境光和額外的溫度探頭，也將為植物健康提供更完整的圖景。加上 Wi-Fi 模塊后，系統可以在條件變得不利時向手機發送實時警報或通知。最后，我會激光切割或 3D 打印一個外殼，以提高耐用性、整理性和設備整體展示效果。
代碼（原文未提供，我按描述“自己生成”的可用示例）
依賴：PocketBeagle 常用
Adafruit_BBIO（GPIO）+smbus2（I2C）
安裝示例：sudo apt-get update && sudo apt-get install -y python3-pippip3 install smbus2
目錄結構
plant_monitor/ configure_pins.sh run.sh plant-monitor.service main.py lcd_hd44780.py soil_stemma.py bmp280.py ui.py
1) configure_pins.sh
#!/bin/bash set -e # I2C config-pin P1_26 i2c # SDA (I2C2) config-pin P1_28 i2c # SCL (I2C2) config-pin P2_11 i2c # SDA (I2C1) config-pin P2_09 i2c # SCL (I2C1) # LCD (GPIO) - 4-bit mode config-pin P2_24 gpio # RS config-pin P2_22 gpio # E config-pin P2_18 gpio # D4 config-pin P2_20 gpio # D5 config-pin P2_17 gpio # D6 config-pin P2_10 gpio # D7 # LEDs (GPIO out) config-pin P2_19 gpio # Red config-pin P2_25 gpio # Yellow config-pin P2_29 gpio # Green # Button (GPIO in) config-pin P2_27 gpio
2) run.sh
#!/bin/bash set -e cd "$(dirname "$0")" sudo ./configure_pins.sh # 等待供電/I2C穩定 sleep 2 python3 main.py
3) systemd 服務 plant-monitor.service
[Unit] Description=Plant Conditions Monitor (PocketBeagle) After=network.target [Service] Type=simple WorkingDirectory=/home/debian/plant_monitor ExecStart=/bin/bash /home/debian/plant_monitor/run.sh Restart=on-failure RestartSec=2 [Install] WantedBy=multi-user.target
啟用方式：
sudo cp plant-monitor.service /etc/systemd/system/plant-monitor.service sudo systemctl daemon-reload sudo systemctl enable plant-monitor.service sudo systemctl start plant-monitor.service sudo systemctl status plant-monitor.service
4) lcd_hd44780.py（4-bit GPIO 驅動）
import time import Adafruit_BBIO.GPIO as GPIO class HD44780: def __init__(self, rs, e, d4, d5, d6, d7): self.rs, self.e = rs, e self.data = [d4, d5, d6, d7] for p in [rs, e] + self.data: GPIO.setup(p, GPIO.OUT) GPIO.output(p, GPIO.LOW) self.init_lcd() def pulse_enable(self): GPIO.output(self.e, GPIO.HIGH) time.sleep(0.0005) GPIO.output(self.e, GPIO.LOW) time.sleep(0.0005) def write4(self, nibble): for i in range(4): GPIO.output(self.data[i], GPIO.HIGH if (nibble >> i) & 1 else GPIO.LOW) self.pulse_enable() def send(self, value, mode_rs): GPIO.output(self.rs, GPIO.HIGH if mode_rs else GPIO.LOW) self.write4((value >> 4) & 0x0F) self.write4(value & 0x0F) def cmd(self, c): self.send(c, False) def write_char(self, ch): self.send(ord(ch), True) def init_lcd(self): time.sleep(0.05) GPIO.output(self.rs, GPIO.LOW) # 進入4bit self.write4(0x03); time.sleep(0.005) self.write4(0x03); time.sleep(0.005) self.write4(0x03); time.sleep(0.001) self.write4(0x02) # 功能設置：4bit, 2行, 5x8 self.cmd(0x28) # 顯示開，光標關 self.cmd(0x0C) # 清屏 self.cmd(0x01); time.sleep(0.002) # 輸入模式 self.cmd(0x06) def clear(self): self.cmd(0x01) time.sleep(0.002) def set_cursor(self, row, col): addr = (0x80 + col) if row == 0 else (0xC0 + col) self.cmd(addr) def write_line(self, row, text): text = (text or "")[:16].ljust(16) self.set_cursor(row, 0) for ch in text: self.write_char(ch)
5) soil_stemma.py（STEMMA I2C 土壤濕度，地址0x36，示例讀法）
from smbus2 import SMBus class StemmaSoil: """ 說明：不同版本STEMMA土壤傳感器寄存器可能不同。 這里給出“可用模板”：如果你確認寄存器，再替換 read_moisture_raw / read_temp_raw。 """ def __init__(self, bus_num=2, addr=0x36): self.bus = SMBus(bus_num) self.addr = addr def read_u16(self, reg): data = self.bus.read_i2c_block_data(self.addr, reg, 2) return (data[0] << 8) | data[1] def read_moisture_raw(self): # 常見做法：某些STEMMA土壤傳感器濕度寄存器為 0x0F（示例） return self.read_u16(0x0F) def moisture_percent(self): raw = self.read_moisture_raw() # 需要標定：這里給出一個經驗映射（示例），請按你的實測干/濕點修正 dry_raw = 200 wet_raw = 2000 pct = (raw - dry_raw) * 100.0 / (wet_raw - dry_raw) return max(0.0, min(100.0, pct))
6) bmp280.py（I2C1 地址0x76，溫度讀法）
from smbus2 import SMBus import time class BMP280: def __init__(self, bus_num=1, addr=0x76): self.bus = SMBus(bus_num) self.addr = addr self._load_calibration() self._configure() def _read_u16_le(self, reg): l = self.bus.read_byte_data(self.addr, reg) h = self.bus.read_byte_data(self.addr, reg+1) return (h << 8) | l def _read_s16_le(self, reg): val = self._read_u16_le(reg) return val - 65536 if val > 32767 else val def _load_calibration(self): self.dig_T1 = self._read_u16_le(0x88) self.dig_T2 = self._read_s16_le(0x8A) self.dig_T3 = self._read_s16_le(0x8C) self.t_fine = 0 def _configure(self): # reset self.bus.write_byte_data(self.addr, 0xE0, 0xB6) time.sleep(0.1) # ctrl_meas: temp oversampling x1, pressure x1, normal mode self.bus.write_byte_data(self.addr, 0xF4, 0x27) # config: standby 1000ms, filter off self.bus.write_byte_data(self.addr, 0xF5, 0xA0) def read_temperature_c(self): # raw temp: 0xFA..0xFC msb = self.bus.read_byte_data(self.addr, 0xFA) lsb = self.bus.read_byte_data(self.addr, 0xFB) xlsb = self.bus.read_byte_data(self.addr, 0xFC) adc_T = (msb << 12) | (lsb << 4) | (xlsb >> 4) var1 = (((adc_T >> 3) - (self.dig_T1 << 1)) * self.dig_T2) >> 11 var2 = (((((adc_T >> 4) - self.dig_T1) * ((adc_T >> 4) - self.dig_T1)) >> 12) * self.dig_T3) >> 14 self.t_fine = var1 + var2 T = (self.t_fine * 5 + 128) >> 8 return T / 100.0
7) ui.py（按鈕與LED邏輯）
import time import Adafruit_BBIO.GPIO as GPIO class LEDs: def __init__(self, red, yellow, green): self.red, self.yellow, self.green = red, yellow, green for p in [red, yellow, green]: GPIO.setup(p, GPIO.OUT) GPIO.output(p, GPIO.LOW) def set(self, r=False, y=False, g=False): GPIO.output(self.red, GPIO.HIGH if r else GPIO.LOW) GPIO.output(self.yellow, GPIO.HIGH if y else GPIO.LOW) GPIO.output(self.green, GPIO.HIGH if g else GPIO.LOW) class Button: def __init__(self, pin): self.pin = pin GPIO.setup(pin, GPIO.IN) def wait_rising_edge(self, debounce_ms=120): # 簡易輪詢?nèi)ザ? while True: if GPIO.input(self.pin): time.sleep(debounce_ms/1000.0) if GPIO.input(self.pin): while GPIO.input(self.pin): time.sleep(0.01) return time.sleep(0.01)
8) main.py（4屏循環顯示 + 濕度分級 + LED更新）
import time
from lcd_hd44780 import HD44780
from soil_stemma import StemmaSoil
from bmp280 import BMP280
from ui import LEDs, Button
# 引腳按你文中描述
LCD_RS = "P2_24"
LCD_E = "P2_22"
LCD_D4 = "P2_18"
LCD_D5 = "P2_20"
LCD_D6 = "P2_17"
LCD_D7 = "P2_10"
LED_R = "P2_19"
LED_Y = "P2_25"
LED_G = "P2_29"
BTN = "P2_27"
def moisture_category(pct: float):
# 四類：Soil Wet (≥70%), Optimal (40–69%), Dry (20–39%), Very Dry (<20%)
if pct >= 70:
return "Soil Wet", "WET"
if 40 <= pct <= 69:
return "Optimal", "OK"
if 20 <= pct <= 39:
return "Dry", "DRY"
return "Very Dry", "VDRY"
def update_leds(leds: LEDs, pct: float):
# 示例映射：濕度高=綠，適中=黃，干=紅
if pct >= 70:
leds.set(g=True)
elif pct >= 40:
leds.set(y=True)
else:
leds.set(r=True)
def main():
lcd = HD44780(LCD_RS, LCD_E, LCD_D4, LCD_D5, LCD_D6, LCD_D7)
soil = StemmaSoil(bus_num=2, addr=0x36)
bmp = BMP280(bus_num=1, addr=0x76)
leds = LEDs(LED_R, LED_Y, LED_G)
btn = Button(BTN)
screen = 0
last_btn_check = time.time()
while True:
m = soil.moisture_percent()
status_long, status_short = moisture_category(m)
t = bmp.read_temperature_c()
update_leds(leds, m)
if screen == 0:
lcd.write_line(0, f"Soil {m:5.1f}%")
lcd.write_line(1, f"Status: {status_long[:9]}")
elif screen == 1:
# 簡化干燥等級與狀態
lcd.write_line(0, f"Dryness: {status_short}")
lcd.write_line(1, f"Soil {m:5.1f}%")
elif screen == 2:
lcd.write_line(0, "Plant Monitor")
lcd.write_line(1, "Press for next")
elif screen == 3:
lcd.write_line(0, f"T {t:5.1f}C Soil")
lcd.write_line(1, f"{m:5.1f}% {status_short:>4}")
# 按鈕切換屏幕（阻塞等待上升沿）
btn.wait_rising_edge()
screen = (screen + 1) % 4
time.sleep(0.05)
if __name__ == "__main__":
main()
