收藏！安森美車規級LDO選型指南
加入技術交流群
LDO是一種具有低壓差電壓的線性穩壓器，壓差電壓是指穩壓器維持穩壓狀態所需的最小電壓，所需的輸出電壓加上壓差電壓等于所需的最小輸入電壓。安森美 (onsemi)豐富的LDO產品組合包含多種高性能器件， 具有輸入電壓范圍寬、電源抑制比高、靜態電流低、效率高、瞬態響應快的特點， 因此適用于電池供電應用。
寬廣的輸入 (VIN) 和輸出 (VOUT) 電壓范圍，使得電源樹的設置更加靈活。 靜態電流 (IQ) 是指系統處于待機模式時流入系統的電流。 更低的靜態電流有助于延長電池續航。快速的負載瞬態響應可限制過大的電壓驟降和過沖。
超低靜態電流 (IQ)
?靜態電流低至 500 nA， 待機模式下可降至 100 nA。
?這對于采用電池供電的模塊而言尤為理想， 有助于減少寄生損耗并延長電池續航。
集成功能安全特性
?多款車規級 LDO 包含以下特性：
復位和早期預警
窗口看門狗， 用于微控制器故障檢測
延遲時間可編程
使能引腳， 用于電源時序和控制
高電源抑制比 (PSRR)
?PSRR 值高達 98 dB， 非常適合對噪聲敏感的汽車應用， 例如攝像頭模塊和信息娛樂系統。
寬輸入電壓范圍
?支持 0.04V 至 65V 輸入范圍， 適用于 12V 和 24V 汽車系統。
AEC-Q100 認證和 TS16949 制造標準
?所有車規級 LDO 均符合 AEC-Q100 標準， 確保在嚴苛條件下保持可靠性。
?在通過 TS16949 認證的工廠生產， 符合嚴格的汽車質量標準。
封裝緊湊且高效散熱
?提供 SOIC-8 EP、 DPAK、 DFN 和 WDFN 封裝， 并具有散熱增強功能。
?XDFN4 (1x1 mm) 等微型化封裝選項， 可在不犧牲性能的情況下， 滿足空間受限的設計需求。

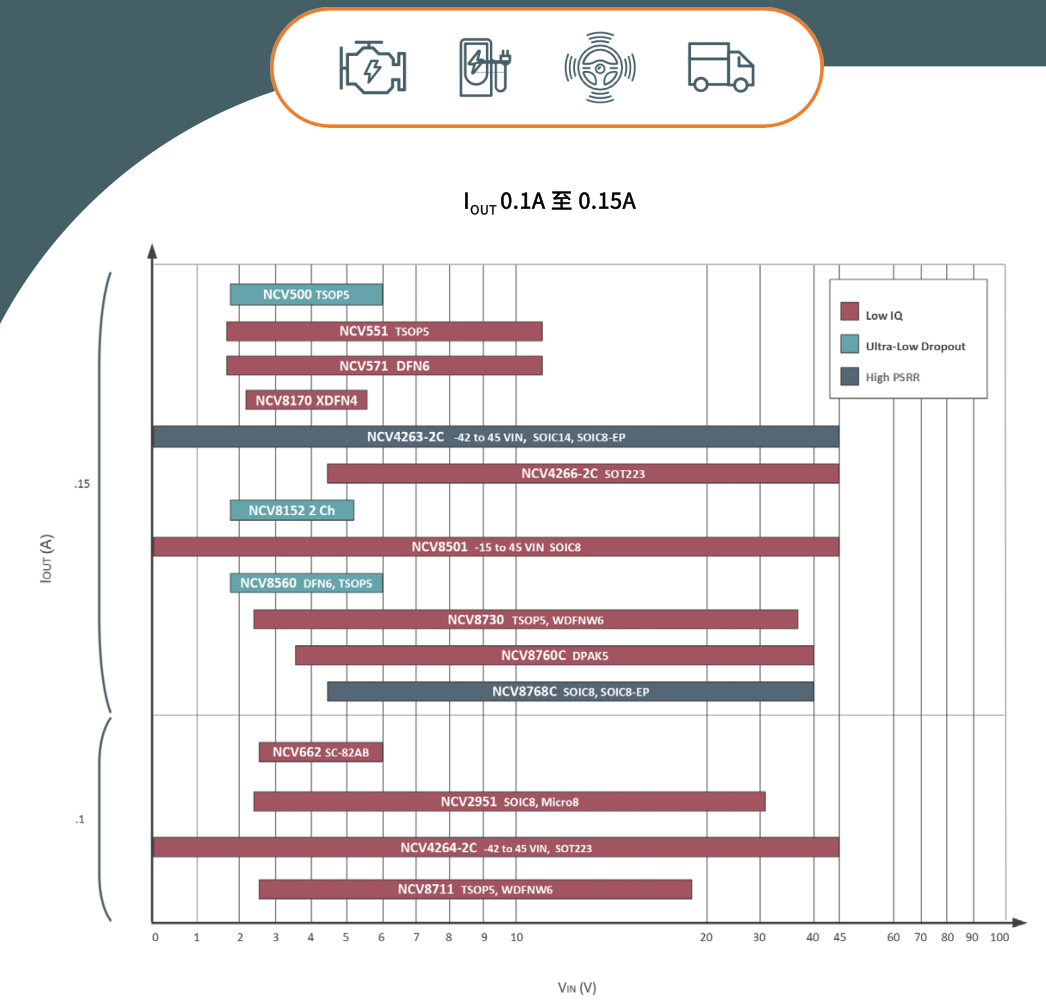

車規級 LDO 快速參考汽車應用? 后置攝像頭模塊
? 儀表盤
? 車身和底盤控制單元
? 電池管理系統
? 無線充電和傳感器
? 安全攸關的 ECU
? 區域控制架構
借助跟蹤型穩壓器， 可從精度更高的穩壓器“借用” 基準電壓。
應用示例：
“5V， ± 1%” 和“2.5V， ± 1%”方案 1：
5V-1% 穩壓器和 2.5V-1% 穩壓器。 在這種情況下， 一個輸出可能偏高 1%， 另一個輸出可能偏低 1%， 導致兩個輸出的比率可能存在 2%的誤差。方案 2 ? 跟蹤型穩壓器：
5V-1% 穩壓器和 1% 跟蹤型穩壓器。 在這種情況下， 誤差率永遠不會超過 1%。主要優勢：
? 可靠的保護? 簡明準確的電壓比
? 提高靈活性跟蹤型 LDO
典型應用：
傳感器電源管理。
DDR 內存電源管理， 其中端接電壓必須正好是 ? Vcc。
ECU 更可能使用高速 DDR 內存（車身數據處理速率較慢），因此能夠控制兩種不同電壓之間比例的解決方案將更有價值。
安森美提供多種封裝類型， 針對散熱性能、 微型化和功耗進行了優化：
微型封裝：XDFN4 (1x1 mm)、 WDFN6 (2x2 mm)、 TSOP-5、 SC70-5： 非常適合空間受限的設計。
高效散熱封裝：DFN、 DPAK、 SOIC-EP、 TO-220： 專為更高的功耗和強大的散熱管理而設計。
車規級封裝：符合 AEC-Q100 標準， 溫度等級高達 150°C， 適用于惡劣工作環境

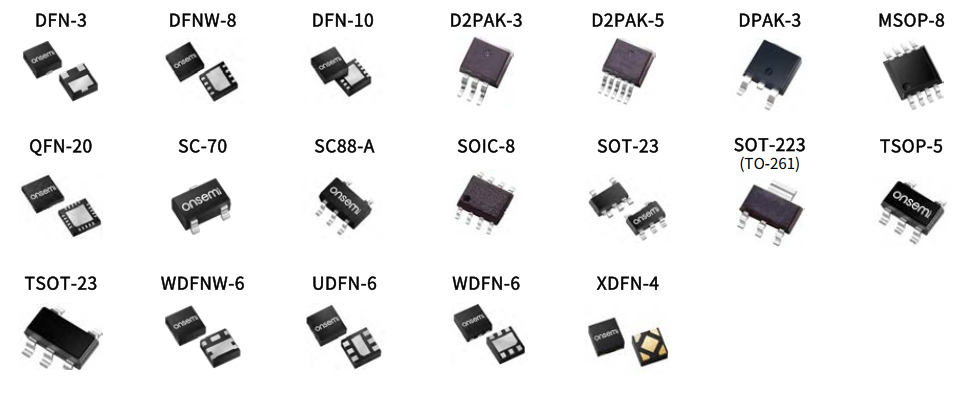

主流封裝類型
安森美還提供WebDesigner+等更多資源。
