隨著電動出行的不斷發展，現代汽車集團的兩級電動系統等創新技術承諾在日常駕駛中同時實現高效，加速時即時提供高功率。直到現在，后者還被認為是難以實現的。

先說點背景。在電動汽車中，功率輸出由電壓和電流決定。要增加驅動電機的功率，可以提高電池電壓或調整電機特性以增加電流。

缺點是電流增加會使電機驅動系統更大更重，熱管理也變得更困難。此外，當主要設計為高功率輸出時，日常城市駕駛時效率會顯著下降。

電動汽車不僅僅是靠電機驅動。電機驅動系統由三個關鍵部分組成：電機、減速器和逆變器（見圖1）。電機產生旋轉力（扭矩），減速器將扭矩傳遞給車輪，逆變器將電池的直流電轉換為電機的交流電。

1. 電動車電力系統由三個基本部件組成：逆變器、電機和減速器。

電動汽車的功率輸出取決于電池通過逆變器向電機（或電機）傳輸?shù)碾妷汉碗娏鳌鹘y(tǒng)上，水流增加會導致推進系統更重，熱管理面臨更大挑戰。以這種方式優化為高輸出的電機系統，常常在正常駕駛時犧牲效率。

通過提高電壓利用率重新思考逆變器

幸運的是，科技可以提供幫助。現代汽車集團的研發通過重新思考逆變器來應對這一挑戰，逆變器由基于半導體的開關組成。當開關閉合時，電流流動;但當它們開著時，它就不會。

當交流電流流經電機線圈時，會產生磁場，隨著電流交替不斷變化。這種磁場的移動推動和拉動電機中心的磁化轉子，使其旋轉。這反過來推動車輛前進。

為克服以往的限制，現代開發了一套創新系統，通過提高電壓利用率來擴大可用電壓范圍。汽車制造商通過自家設計的動力模塊解決了尺寸和重量問題。每個模塊內含功率半導體開關，并提供確保散熱和電氣絕緣的封裝，從而實現更精確的協調與控制。

傳統逆變器使用六個開關，通常采用碳化硅（SiC）半導體——這是一種高效但成本較高的材料。現代的兩級電機系統采用雙逆變器結構，配備12個半導體開關，采用“6加6”配置，使傳統開關數量翻倍（見圖2）。一組六個開關采用硅碳半導體實現高效率，另一組則使用硅（Si）半導體以支持高功率條件。

2. 通常，逆變器使用六個開關，通常采用硅碳半導體，這是一種高效但成本高的材料。現代的兩級電機系統采用了配備12個半導體開關的雙逆變器結構。

電壓范圍擴大，因?yàn)閷⑦B接在單一電機上的逆變開關數量翻倍，使公司能夠施加更高的電壓水平。硅晶體開關組僅用于保持高效率。在高速或高輸出功率條件下，兩組開關機組協同工作。

我不逗你玩笑，數據如下：現代表示，6加6配置結合多種控制策略，能將供電電機電壓提升高達70%，實現更高的功率輸出而不影響效率（見圖3）。切換開關能夠在多種駕駛條件下靈活作——使用一組六個開關或兩組12個開關——實現性能與效率的平衡。

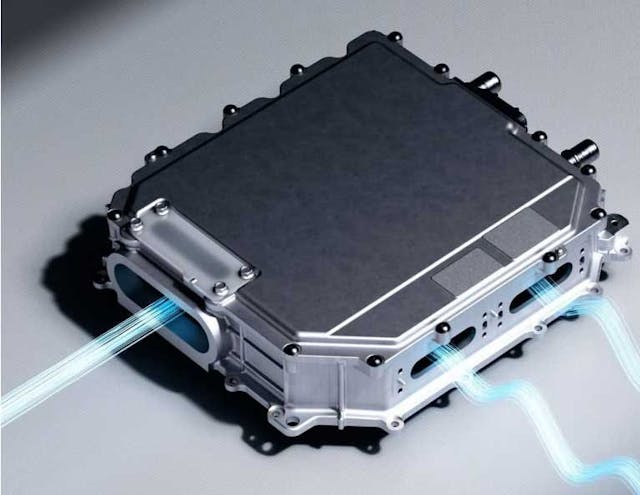

3. 6加6配置結合多重控制策略，可將供電電壓提升至70%，實現更高的功率輸出而不影響效率。

控制架構

交換機數量翻倍不僅需要硬件升級，還需要對控制系統進行徹底重新設計。傳統的六開關逆變器將開關分為上下兩組，分為三相，在嚴格的切換規則下以八種不同組合工作。

當開關數量翻倍時，組合數量增加八倍，需要更精確的控制，開關間的協調也變得必要。如果系統分步驟移動，車子會感覺像是在抖動或卡頓。

需要高級控制來平滑電壓矢量。現代汽車集團的系統可同時控制12個開關，擴大了可用電壓空間。

一個模塊固定六個開關，采用六步配置，另一個模塊控制剩余的六到六十四個可能組合。

現代汽車集團開發了專有的控制算法，聲稱能確保這兩種模式之間的無縫切換。該系統采用現代汽車集團的智能雙模控制系統，具體配置如下：

• 城市駕駛：使用一組開關以實現最佳效率。

• 高性能：激活兩組開關以提供最大功率。

系統采用切換開關切換模式，確保加速時強勁動力，長途駕駛時高效。

打造緊湊設計

逆變器的尺寸取決于其內置半導體電源模塊。現代汽車集團將九個動力模塊整合為三組，冷卻系統從單面升級為雙面設計，既減少了體積和重量，又保持了耐用性。這種改進使得在更小封裝內實現更高的功率密度，實現高輸出且不增加整體尺寸。因此，兩級電機系統在大規模生產中是實用的。

該系統已為現代電動汽車提供動力，如現代IONIQ 5和IONIQ 6，預計還將應用于IONIQ 9和新款NEXO FCEV——一款氫能燃料電池電動車。

4. 現代二級電機系統已為現代電動汽車提供動力，預計將應用于全新NEXO FCEV——一款氫能燃料電池電動車。

這一創新榮獲了2024年韓國科技獎總統獎，這是國家對技術卓越的最高榮譽。
